В описании представлены размеры и характеристики шлангов ПВХ по видам назначения. Различия напорно-всасывающих шлангов ПВХ по напорному и вакуумному давлению относительно диаметров, правила использования и хранения.
Шланги ПВХ армированные – это гибкие трубопроводы, изготовленные из непластифицированного поливинилхлорида, с армирующим усилением в виде полимерной спирали в стенке шланга (гофра).
Шланги изготавливаются в соответствии ТУ 22.21.29-003-98251521-2018/2023, также, именуются как «шланги спирально-витые ПВХ», предназначены для всасывания и нагнетания под давлением различных жидкостей, сыпучих и газообразных веществ. Разделяются на всасывающие и напорно-всасывающие.
Напорно-всасывающие шланги подлежат к эксплуатации в режимах разряженного вакуума (всасывания, до насоса), а также в качестве напорных, устанавливаемых после насосного оборудования.
Всасывающие шланги имеют дополнительное усиление каркаса для работы в режиме вакуумного разряжения. Такие шланги более жесткие, в большей степени применяются по назначению для всасывания, однако как напорные тоже возможны в использовании.
|
Сокращение: (НВС) – «Напорно-всасывающие», (ВС) – «всасывающие». |
|---|

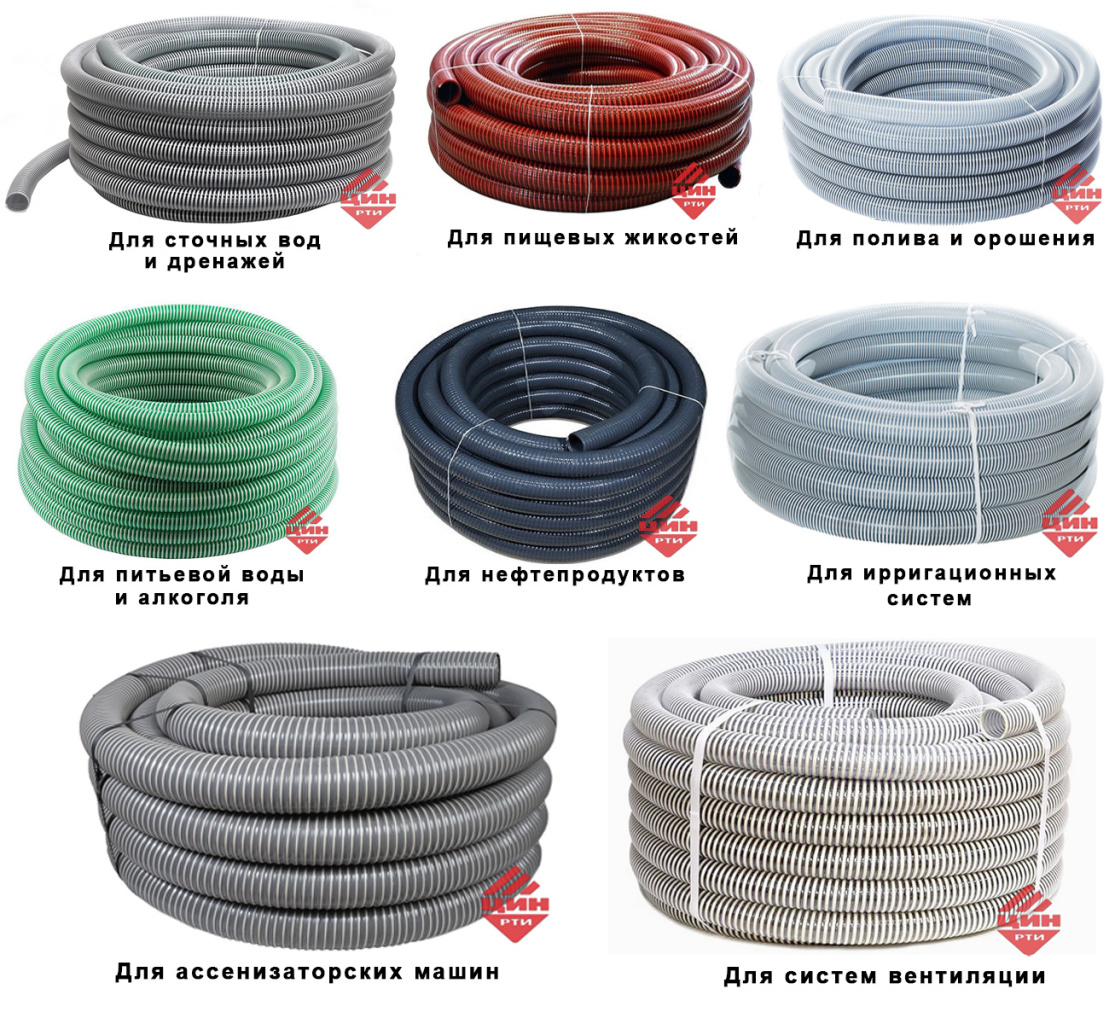

ПВХ шланги по назначению разделяются по сериям и маркам.
Серии шлангов (назначение):
100 – для ассенизаторских и илососных машин;
420 – для слабоалкогольных жидкостей;
700 – для питьевой воды;
800 – для гидротехнических систем перекачки воды на легких поливочных агрегатах;
900 – для нефтепродуктов, топлива, минеральных и отопительных масел, антифризов, тормозных жидкостей;
1200 – для молока и молочных продуктов;
1500 – для перекачки густых грязевых масс, сточных вод, пресной и морской воды, орошение полей;
1610 – вакуумные;
Марки шлангов (температура эксплуатации):
L – легкие, рабочая температура -5 до +50°С;
N – средние, рабочая температура -10 до +50°С;
S – средние и тяжелые (усиленные), рабочая температура -20 до +50°С;
SM – тяжелые (усиленные) высокой эластичности, маслобензостойкие, рабочая температура -40 до +60°С (для работы при критических отрицательных температурах);
MB – маслобензостойкие (МБС).
|
При эксплуатации, шланги ПВХ не выделяют токсичных и вредных веществ, в том числе при атмосферном влиянии, воздействия солнечных лучей и ультрафиолета. Являются экологически чистыми, безопасными для жизни и здоровья человека и окружающей среды, при условиях соблюдения правил использования и хранения, согласно настоящим техническим условиям и характеристикам. Являются трудногорючими и взрывобезопасными, температура воспламенения от 280 до 320°С, горение коптящим пламенем, при извлечении из огня – затухают. Выделение вредных веществ наступает при температуре выше 175°С. |
|---|
Диаметры и давление шлангов ПВХ
Обзор шлангов ПВХ по назначению, таблицы с диаметрами, расчетным давлением и другими параметрами.

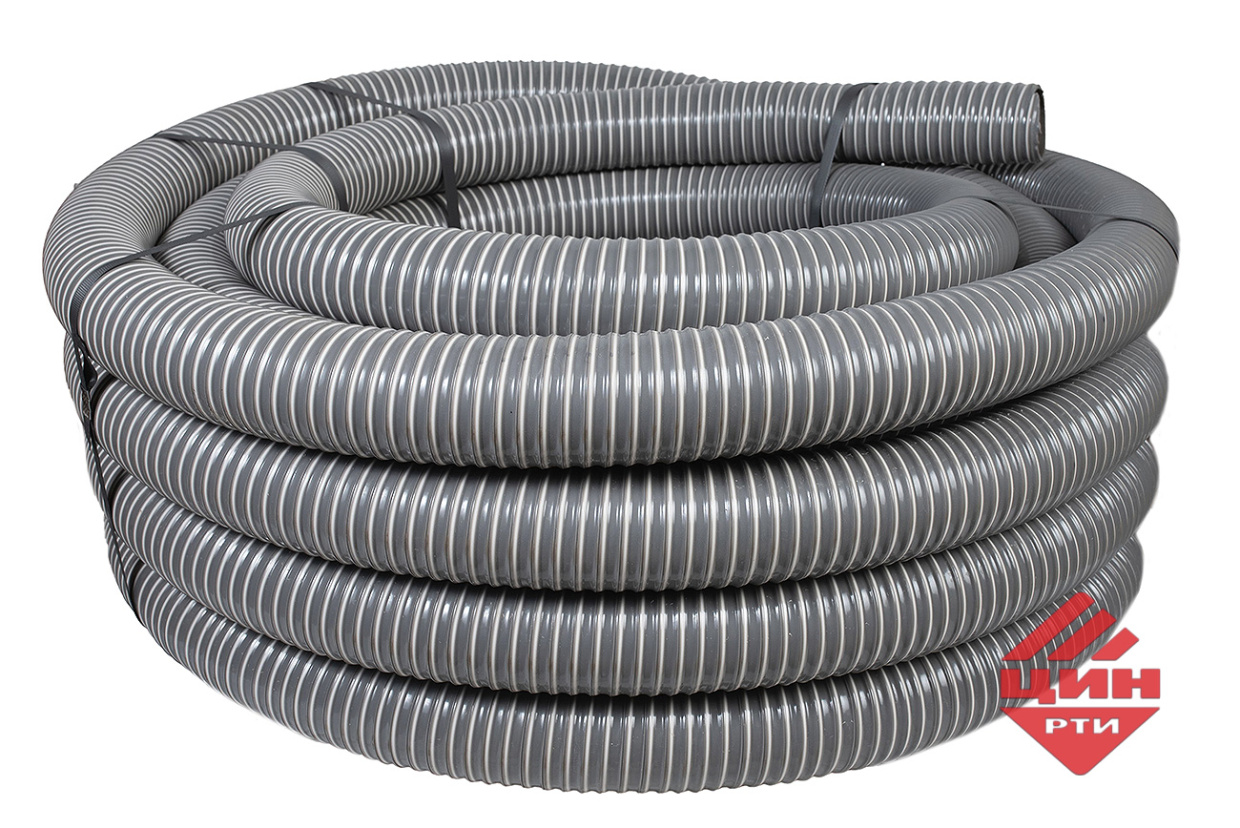

✔Шланги ПВХ (НВС) 100 SM маслобензостойкие (МБС), морозостойкие
Применение: усиленные шланги ПВХ для ассенизаторских, илососных машин и систем; перекачки морской и пресной воды, сточных вод на ирригационных заводах, гидротехнических и дренажных системах, густых грязевых масс. Обладает повышенной эластичностью, работоспособен при –40°С.
Поставляются с внутренним диаметром: от 25 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 1 до 9 Атм;
Вакуумное давление: от 0,2 до 0,9 Атм;
Рабочая температура: -40 до +60°С;
Цвет: серый.
Внутренний диаметр, мм |
Наружный диаметр, мм |
Минимальный радиус изгиба, мм |
Вакуум, максимальное давление, Мпа |
Максимальное рабочее давление, Мпа |
Разрушающее давление при 20°С не менее, Мпа |
Устойчивость под действием разряжения (вакуум) при 20°С не менее, Мпа |
Масса 1м, г |
25 |
31,4 |
170 |
0,06 |
0,7 |
2,1 |
0,06 |
390 |
25 |
32,4 |
180 |
0,06 |
0,7 |
2,1 |
0,06 |
400 |
30 |
37,2 |
190 |
0,06 |
0,6 |
1,8 |
0,06 |
500 |
32 |
40 |
200 |
0,06 |
0,6 |
1,8 |
0,06 |
600 |
35 |
43,4 |
210 |
0,06 |
0,5 |
1,5 |
0,06 |
650 |
38 |
46,8 |
220 |
0,06 |
0,5 |
1,5 |
0,06 |
700 |
40 |
49 |
230 |
0,06 |
0,5 |
1,5 |
0,06 |
770 |
45 |
54,2 |
240 |
0,06 |
0,5 |
1,5 |
0,06 |
900 |
50 |
59,6 |
250 |
0,06 |
0,4 |
1,5 |
0,06 |
1000 |
51 |
60,6 |
255 |
0,06 |
0,4 |
1,5 |
0,06 |
1020 |
63 |
73,4 |
290 |
0,06 |
0,4 |
1,2 |
0,06 |
1300 |
64 |
74,4 |
295 |
0,06 |
0,4 |
1,2 |
0,06 |
1320 |
75 |
86 |
340 |
0,05 |
0,4 |
1,2 |
0,05 |
1750 |
76 |
87 |
345 |
0,05 |
0,4 |
1,2 |
0,05 |
1775 |
80 |
91,6 |
365 |
0,05 |
0,3 |
0,9 |
0,05 |
1900 |
90 |
102,6 |
420 |
0,05 |
0,3 |
0,9 |
0,05 |
2150 |
100 |
114 |
470 |
0,04 |
0,3 |
0,9 |
0,04 |
2750 |
102 |
116 |
475 |
0,04 |
0,3 |
0,9 |
0,04 |
2775 |
110 |
124,4 |
520 |
0,04 |
0,3 |
0,6 |
0,04 |
3150 |
120 |
134,8 |
640 |
0,04 |
0,2 |
0,6 |
0,04 |
3600 |
125 |
140,2 |
680 |
0,04 |
0,2 |
0,6 |
0,04 |
3800 |
127 |
142,2 |
690 |
0,04 |
0,2 |
0,6 |
0,04 |
3830 |
140 |
156 |
750 |
0,03 |
0,2 |
0,6 |
0,03 |
4200 |
150 |
166 |
780 |
0,03 |
0,2 |
0,6 |
0,03 |
4800 |
160 |
177,2 |
810 |
0,03 |
0,2 |
0,6 |
0,03 |
5700 |
180 |
196 |
880 |
0,03 |
0,2 |
0,6 |
0,02 |
6750 |
200 |
219 |
950 |
0,02 |
0,1 |
0,6 |
0,02 |
7900 |

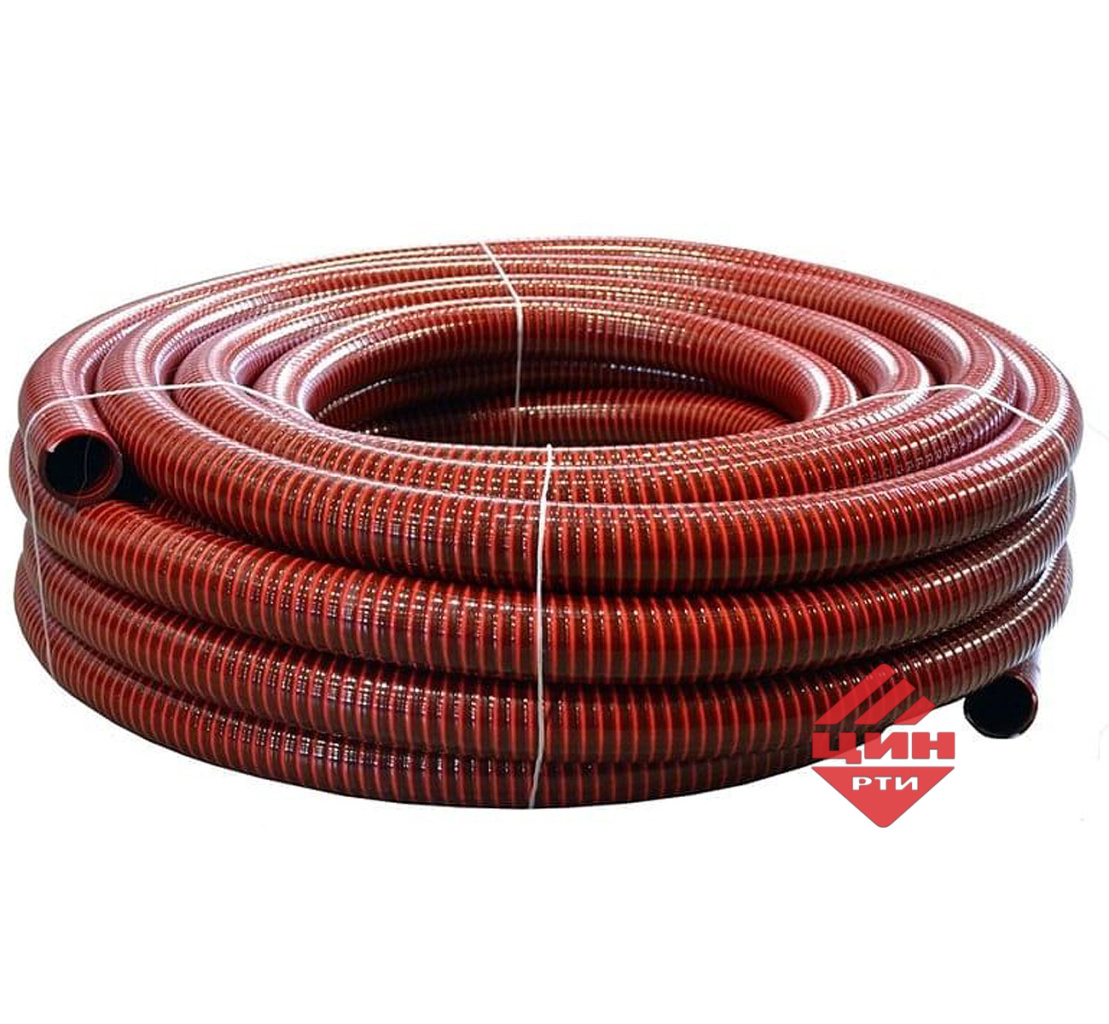

✔Шланги ПВХ (НВС) 420 S
Применение: для слабоалкогольных жидкостей (вина и т.п.), пищевых и безалкогольных напитков. В шлангах применено усиление каркаса.
Поставляются с внутренним диаметром: от 19 до 100 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 9 Атм;
Вакуумное давление: от 0,4 до 0,8 Атм;
Рабочая температура: -10 до +60°С;
Цвет: прозрачный с красной спиралью.
Внутренний диаметр, мм |
Наружный диаметр, мм |
Минимальный радиус изгиба, мм |
Вакуум, максимальное давление, Мпа |
Максимальное рабочее давление, Мпа |
Масса 1м, г |
19 |
24,6 |
115 |
0,09 |
0,7 |
300 |
20 |
25,6 |
120 |
0,09 |
0,7 |
305 |
25 |
31,4 |
175 |
0,08 |
0,6 |
390 |
26 |
32,4 |
180 |
0,08 |
0,6 |
395 |
30 |
37,2 |
195 |
0,07 |
0,6 |
535 |
32 |
40 |
205 |
0,07 |
0,6 |
580 |
35 |
43,4 |
215 |
0,07 |
0,6 |
610 |
38 |
46,8 |
225 |
0,07 |
0,6 |
680 |
40 |
49 |
235 |
0,07 |
0,6 |
710 |
45 |
54,2 |
245 |
0,07 |
0,5 |
815 |
50 |
59,6 |
255 |
0,07 |
0,5 |
950 |
51 |
60,6 |
260 |
0,07 |
0,5 |
960 |
63 |
73,4 |
295 |
0,07 |
0,5 |
1350 |
64 |
74,4 |
300 |
0,07 |
0,5 |
1360 |
75 |
86 |
345 |
0,06 |
0,4 |
1650 |
76 |
87 |
350 |
0,06 |
0,4 |
1665 |
80 |
91,6 |
370 |
0,06 |
0,4 |
1800 |
90 |
102,6 |
425 |
0,06 |
0,4 |
2055 |
100 |
114 |
475 |
0,05 |
0,3 |
2600 |

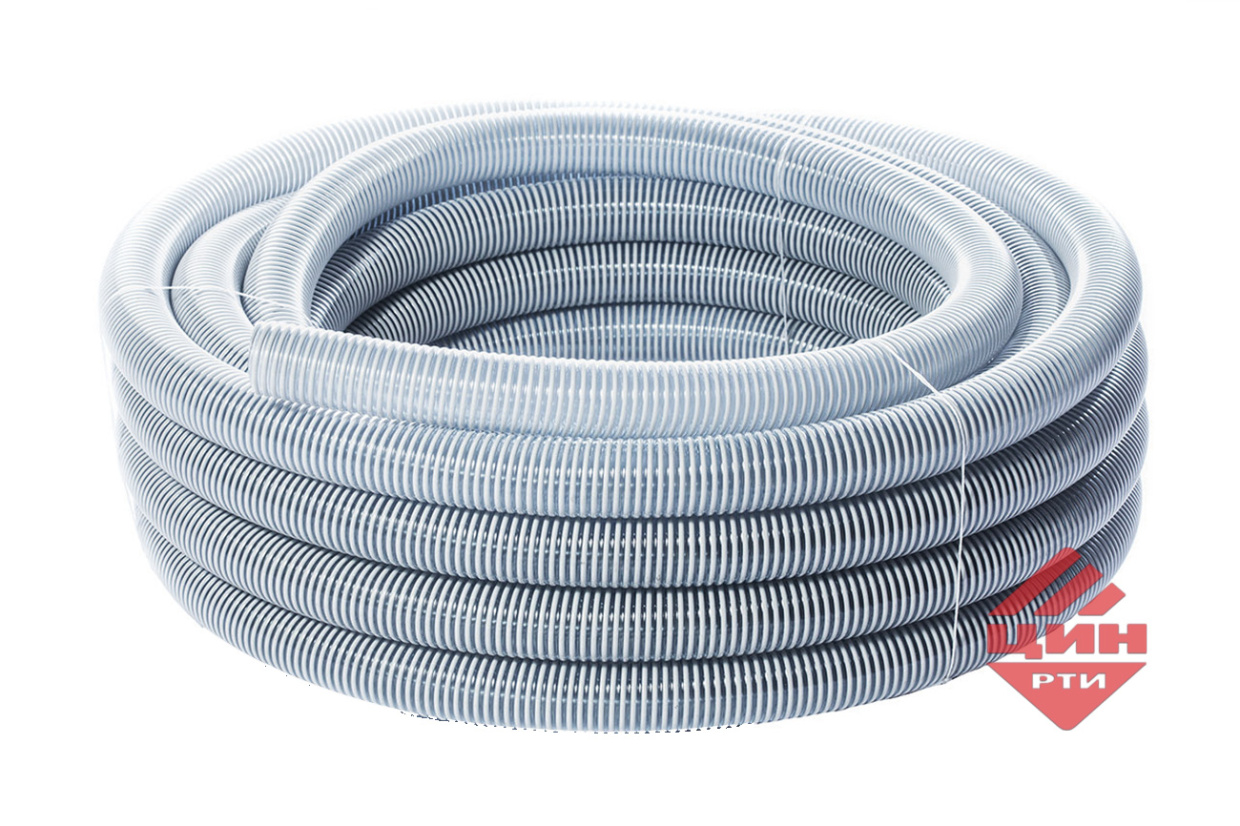

✔Шланги ПВХ (НВС) 700 L
Применение: для пищевых жидкостей и слабоалкогольных напитков (питьевая вода, молоко, соки, вино, пиво и т.п.). Используется в скважинах, поливочных агрегатах.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 1 до 7 Атм;
Вакуумное давление: от 0,3 до 0,7 Атм;
Рабочая температура: -5 до +60°С;
Цвет: прозрачный с белой спиралью.
✔Шланги ПВХ (НВС) 700 N
Применение: для гидротехнических и ирригационных систем, дренажей, перекачки жидкой и густой грязи. Также применяются для транспортировки питьевой воды. Шланги имеют дополнительное усиление.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 8 Атм;
Вакуумное давление: от 0,4 до 0,9 Атм;
Рабочая температура: -10 до +60°С;
Цвет: прозрачный с белой спиралью.
Внутренний диаметр, мм (для L,N) |
Наружный диаметр, мм (для L,N) |
Минимальный радиус изгиба, мм (для L,N) |
Вакуум, максимальное давление, Мпа (для L,N) |
Максимальное рабочее давление, Мпа (для L,N) |
Разрушающее давление при 20°С не менее, Мпа (для L,N) |
Масса 1м, г (для L,N) |
16 |
20 / 20,4 |
80 / 85 |
0,07 / 0,09 |
0,7 / 0,8 |
2,1 / 2,4 |
145 / 210 |
19 |
23,2 / 23,8 |
110 / 115 |
0,07 / 0,09 |
0,7 / 0,8 |
2,1 / 2,4 |
190 / 270 |
20 |
24,2 / 24,8 |
112 / 117 |
0,07 / 0,0 |
0,7 / 0,8 |
2,1 / 2,4 |
195 / 275 |
25 |
29,4 / 30 |
170 / 175 |
0,06 / 0,08 |
0,7 / 0,8 |
2,1 / 2,4 |
250 / 320 |
26 |
30,4 / 31 |
175 / 178 |
0,06 / 0,08 |
0,7 / 0,8 |
2,1 / 2,4 |
255 / 325 |
30 |
35,2 / 36 |
190 / 195 |
0,06 / 0,07 |
0,6 / 0,7 |
1,8 / 2,1 |
300 / 380 |
32 |
37,6 / 38,4 |
200 / 205 |
0,06 / 0,07 |
0,6 / 0,7 |
1,8 / 2,1 |
320 / 430 |
35 |
40,8 / 41,8 |
210 / 215 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
400 / 500 |
38 |
44 / 45 |
220 / 225 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
480 / 570 |
40 |
46,2 / 47,3 |
230 / 235 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
520 / 630 |
45 |
51,6 / 52,6 |
240 / 245 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
620 / 750 |
50 |
57 / 58 |
250 / 255 |
0,06 / 0,07 |
0,4 / 0,6 |
1,5 / 1,8 |
700 / 850 |
51 |
58 / 59 |
255 / 260 |
0,06 / 0,07 |
0,4 / 0,6 |
1,5 / 1,8 |
705 / 860 |
63 |
70,2 / 71,2 |
290 / 295 |
0,06 / 0,07 |
0,4 / 0,5 |
1,2 / 1,5 |
890 / 1100 |
64 |
71,2 / 72,2 |
295 / 300 |
0,06 / 0,07 |
0,4 / 0,5 |
1,2 / 1,5 |
895 / 1120 |
75 |
83,4 / 84,2 |
340 / 345 |
0,05 / 0,06 |
0,4 / 0,5 |
1,2 / 1,5 |
1150 / 1400 |
76 |
84,4 / 85,2 |
345 / 350 |
0,05 / 0,06 |
0,4 / 0,5 |
1,2 / 1,5 |
1160 / 1420 |
80 |
90,4 / 89,6 |
365 / 370 |
0,05 / 0,06 |
0,3 / 0,4 |
0,9 / 1,2 |
1280 / 1550 |
90 |
99,6 / 100,4 |
420 / 425 |
0,05 / 0,06 |
0,3 / 0,4 |
0,9 / 1,2 |
1450 / 1850 |
100 |
110,8 / 111,2 |
470 / 475 |
0,04 / 0,05 |
0,3 / 0,4 |
0,9 / 1,2 |
1700 / 2200 |
102 |
112,8 / 113,2 |
480 / 480 |
0,04 / 0,05 |
0,3 / 0,4 |
0,9 / 1,2 |
1720 / 2230 |
110 |
121 / 122 |
520 / 530 |
0,04 / 0,05 |
0,3 / 0,4 |
0,6 / 0,9 |
1850 / 2380 |
120 |
131,6 / 132,8 |
640 / 650 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2180 / 2650 |
125 |
137 / 138,2 |
680 / 690 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2300 / 2800 |
127 |
139 / 140,2 |
700 / 700 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2350 / 2840 |
140 |
152,4 / 153,6 |
750 / 770 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
3100 / 3500 |
150 |
162,8 / 164 |
780 / 800 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
3900 / 4300 |
160 |
173,2 / 174,4 |
810 / 830 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
4650 / 5300 |
180 |
194 / 195,4 |
860 / 870 |
0,02 / 0,04 |
0,1 / 0,2 |
0,6 / 0,9 |
5300 / 5950 |
200 |
215 / 216,4 |
890 / 910 |
0,02 / 0,04 |
0,1 / 0,2 |
0,6 / 0,9 |
5900 / 6500 |

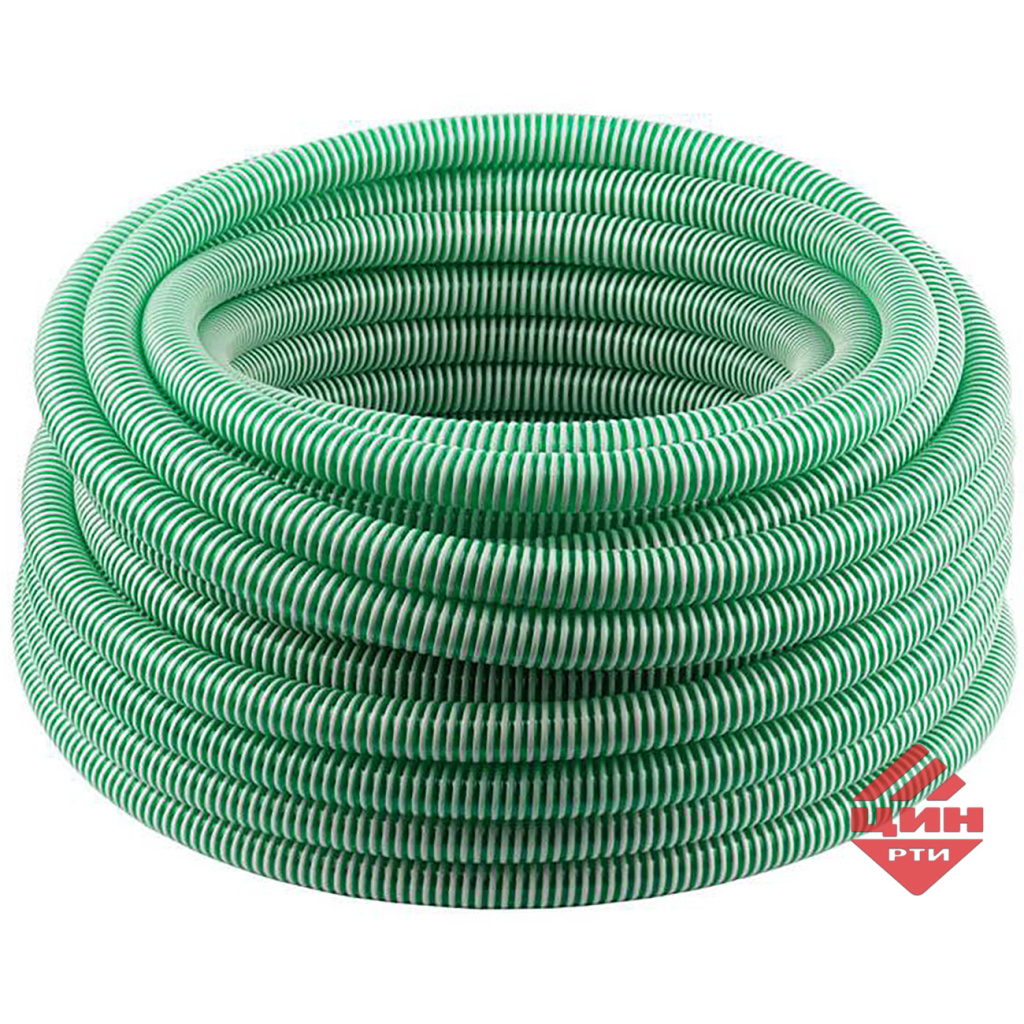

✔Шланги ПВХ (НВС) 800 L
Применение: для перекачки питьевой воды, пищевых жидкостей (молочные продукты, соки, пиво, вино и т.д.). Применяются на сельскохозяйственных и легких поливочных агрегатах.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 1 до 7 Атм;
Вакуумное давление: от 0,3 до 0,7 Атм;
Рабочая температура: -5 до +60°С;
Цвет: прозрачный зеленый с белой спиралью.
✔ Шланги ПВХ (НВС) 800 N эластичные, морозостойкие
Применение: для ландшафтного дизайна. Полив и орошение декоративных и сельхоз культур. Установка на поливочные агрегаты и скважины. Шланги обладают повышенной эластичностью, морозостойкостью и дополнительным усилением.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 8 Атм;
Вакуумное давление: от 0,4 до 0,9 Атм;
Рабочая температура: -20 до +60°С;
Цвет: прозрачный зеленый с белой спиралью.
Внутренний диаметр, мм (для L/N) |
Наружный диаметр, мм (для L/N) |
Минимальный радиус изгиба, мм (для L/N) |
Вакуум, максимальное давление при 20°С не менее, Мпа (для L/N) |
Максимальное рабочее давление, Мпа (для L/N) |
Разрушающее давление при 20°С не менее, Мпа (для L/N) |
Масса 1м, г (для L/N) |
16 |
20 / 20,4 |
80 / 85 |
0,07 / 0,09 |
0,7 / 0,8 |
2,1 / 2,4 |
145 / 210 |
19 |
23,2 / 23,8 |
110 / 115 |
0,07 / 0,09 |
0,7 / 0,8 |
2,1 / 2,4 |
190 / 270 |
20 |
24,2 / 24,8 |
112 / 117 |
0,07 / 0,09 |
0,7 / 0,8 |
2,1 / 2,4 |
195 / 275 |
25 |
29,4 / 30 |
170 / 175 |
0,06 / 0,08 |
0,7 / 0,8 |
2,1 / 2,4 |
250 / 320 |
26 |
30,4 / 31 |
175 / 178 |
0,06 / 0,08 |
0,7 / 0,8 |
2,1 / 2,4 |
255 / 325 |
26 |
30,4 / 31 |
175 / 178 |
0,06 / 0,08 |
0,7 / 0,8 |
2,1 / 2,4 |
255 / 325 |
30 |
35,2 / 36 |
190 / 195 |
0,06 / 0,07 |
0,6 / 0,7 |
1,8 / 2,1 |
300 / 380 |
32 |
37,6 / 38,4 |
200 / 205 |
0,06 / 0,07 |
0,6 / 0,7 |
1,8 / 2,1 |
320 / 430 |
35 |
40,8 / 41,8 |
210 / 215 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
400 / 500 |
38 |
44 / 45 |
220 / 225 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
480 / 570 |
40 |
46,2 / 46,2 |
230 / 235 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
520 / 630 |
45 |
51,6 / 52,6 |
240 / 245 |
0,06 / 0,07 |
0,5 / 0,6 |
1,5 / 1,8 |
620 / 750 |
50 |
57 / 58 |
250 / 255 |
0,06 / 0,07 |
0,4 / 0,6 |
1,5 / 1,8 |
700 / 850 |
51 |
58 / 59 |
255 / 260 |
0,06 / 0,07 |
0,4 / 0,6 |
1,5 / 1,8 |
705 / 860 |
63 |
70,2 / 71,2 |
290 / 295 |
0,06 / 0,07 |
0,4 / 0,5 |
1,2 / 1,5 |
890 / 1100 |
63 |
70,2 / 71,2 |
290 / 295 |
0,06 / 0,07 |
0,4 / 0,5 |
1,2 / 1,5 |
890 / 1100 |
64 |
71,2 / 72,2 |
295 / 300 |
0,06 / 0,07 |
0,4 / 0,5 |
1,2 / 1,5 |
895 / 1110 |
75 |
83,4 / 84,2 |
340 / 345 |
0,05 / 0,06 |
0,4 / 0,5 |
1,2 / 1,5 |
1150 / 1400 |
76 |
84,4 / 85,2 |
345 / 350 |
0,06 / 0,06 |
0,4 / 0,5 |
1,2 / 1,5 |
1160 / 1420 |
80 |
90,4 / 89,6 |
365 / 370 |
0,05 / 0,06 |
0,3 / 0,4 |
0,9 / 1,2 |
1280 / 155 |
90 |
99,6 / 100,4 |
420 / 425 |
0,05 / 0,06 |
0,3 / 0,4 |
0,9 / 1,2 |
1450 / 1850 |
100 |
110,8 / 111,2 |
470 / 475 |
0,04 / 0,05 |
0,3 / 0,4 |
0,9 / 1,2 |
1700 / 2200 |
102 |
112,8 / 113,2 |
470 / 480 |
0,04 / 0,05 |
0,3 / 0,4 |
0,9 / 1,2 |
1720 / 2230 |
110 |
121 / 122 |
520 / 530 |
0,04 / 0,05 |
0,3 / 0,3 |
0,6 / 0,9 |
1850 / 2380 |
120 |
131,6 / 132,8 |
640 / 650 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2180 / 2650 |
125 |
137 / 138,2 |
680 / 690 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2300 / 2800 |
127 |
139 / 140,2 |
685 / 700 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2320 / 2840 |
127 |
139 / 140,2 |
685 / 700 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2320 / 2840 |
127 |
139 / 140,2 |
685 / 700 |
0,04 / 0,05 |
0,2 / 0,3 |
0,6 / 0,9 |
2320 / 2840 |
140 |
152,4 / 153,6 |
750 / 770 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
3100 / 3400 |
150 |
162,8 / 164 |
780 / 800 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
3900 / 4200 |
160 |
173,2 / 174,4 |
810 / 830 |
0,03 / 0,04 |
0,2 / 0,3 |
0,6 / 0,9 |
4650 / 5000 |
180 |
193,4 / 193,4 |
850 / 870 |
0,03 / 0,04 |
0,2 / 0,2 |
0,6 / 0,9 |
5300 / 5850 |
200 |
215 / 216,4 |
890 / 910 |
0,02 / 0,04 |
0,1 / 0,2 |
0,6 / 0,9 |
5900 / 6500 |

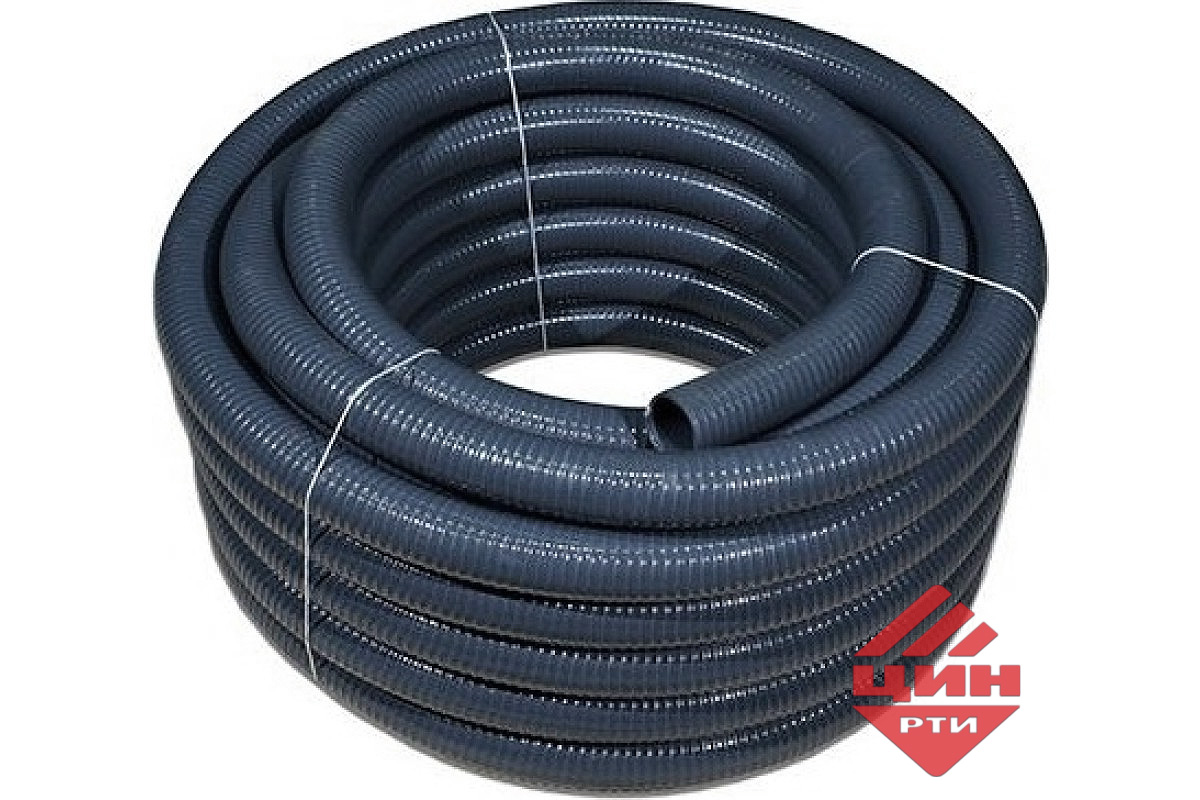

✔Шланги ПВХ (НВС) 900 MB маслобензостойкие (МБС), черные
Применение: для транспортировки нефтепродуктов: бензин, дизельное топливо, минеральные и отопительные масла, перегонка нефти на заводах, антифризы, тормозная жидкость. Обладают конструктивным усилением.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 8 Атм;
Вакуумное давление: от 0,4 до 0,9 Атм;
Рабочая температура: -40 до +60°С;
Цвет: непрозрачный черный.

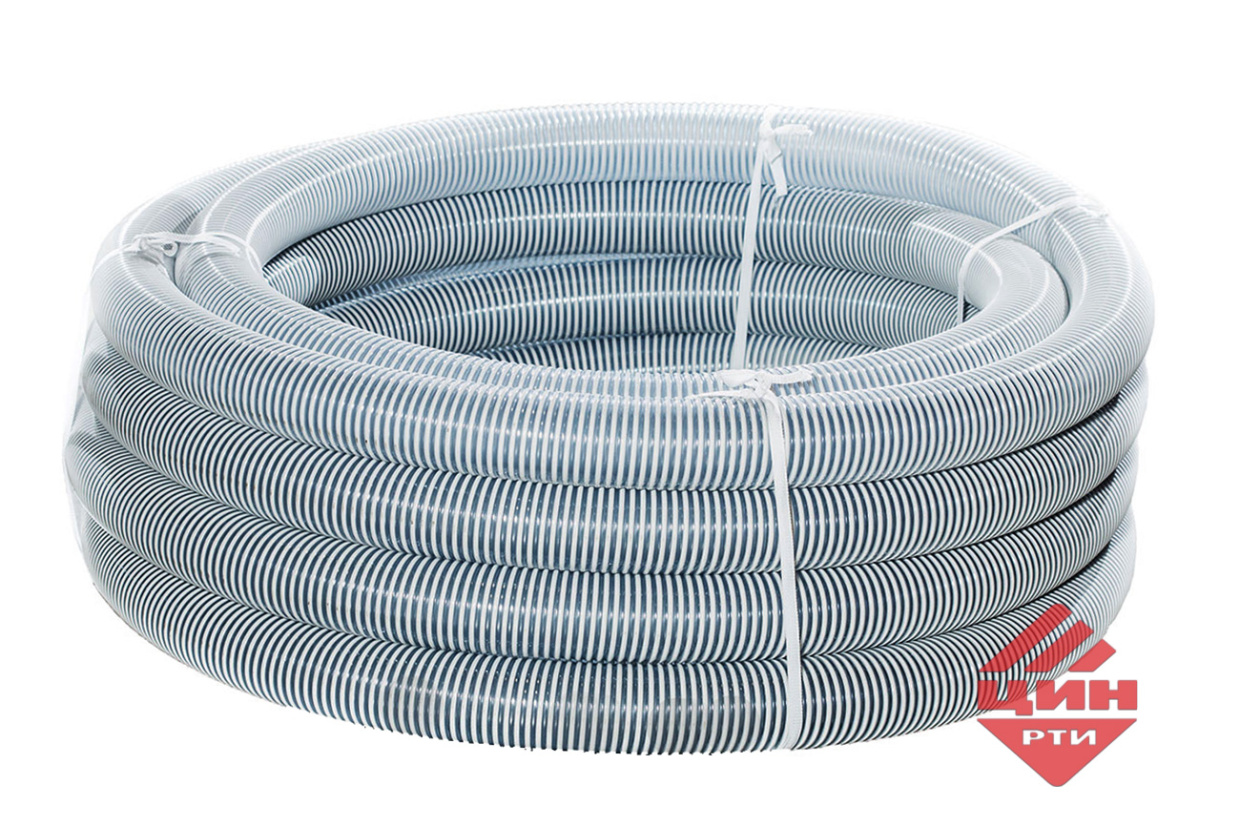

✔Шланги ПВХ (НВС) 1200 S повышенной эластичности, морозостойкие
Применение: для пищевых жидкостей и слабоалкогольных напитков, перекачки жидкой и густой грязи. Полив и орошение, обслуживание дренажных систем. Является аналогом усиленных шлангов 700 N.
Поставляются с внутренним диаметром: от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 8 Атм;
Вакуумное давление: от 0,4 до 0,9 Атм;
Рабочая температура: -20 до +60°С;
Цвет: прозрачный с белой спиралью.
Внутренний диаметр, мм |
Наружный диаметр, мм |
Минимальный радиус изгиба, мм |
Вакуум, максимальное давление, Мпа |
Максимальное рабочее давление, Мпа |
Масса 1м, г |
16 |
20,4 |
85 |
0,09 |
0,8 |
210 |
19 |
23,8 |
115 |
0,09 |
0,8 |
270 |
20 |
24,8 |
117 |
0,09 |
0,8 |
275 |
25 |
30 |
175 |
0,08 |
0,8 |
320 |
26 |
31 |
178 |
0,08 |
0,8 |
325 |
30 |
36 |
195 |
0,07 |
0,7 |
380 |
32 |
38,4 |
205 |
0,07 |
0,7 |
430 |
35 |
41,8 |
215 |
0,07 |
0,6 |
500 |
38 |
45 |
225 |
0,07 |
0,6 |
570 |
40 |
46,2 |
235 |
0,07 |
0,6 |
630 |
45 |
52,6 |
245 |
0,07 |
0,6 |
750 |
50 |
58 |
255 |
0,07 |
0,6 |
850 |
51 |
59 |
260 |
0,07 |
0,6 |
860 |
63 |
71,2 |
295 |
0,07 |
0,5 |
1100 |
64 |
72,2 |
300 |
0,07 |
0,5 |
1120 |
75 |
84,2 |
345 |
0,06 |
0,5 |
1400 |
76 |
85,2 |
350 |
0,06 |
0,5 |
1420 |
80 |
89,6 |
370 |
0,06 |
0,4 |
1550 |
90 |
100,4 |
425 |
0,06 |
0,4 |
1850 |
100 |
111,2 |
475 |
0,05 |
0,4 |
2200 |
102 |
113,2 |
480 |
0,05 |
0,4 |
2230 |
110 |
122 |
530 |
0,05 |
0,3 |
2380 |
120 |
132,8 |
650 |
0,05 |
0,3 |
2650 |
125 |
138,2 |
690 |
0,05 |
0,3 |
2800 |
127 |
140,2 |
700 |
0,05 |
0,3 |
2840 |
140 |
153,6 |
770 |
0,04 |
0,3 |
3400 |
150 |
164 |
800 |
0,04 |
0,3 |
4200 |
160 |
174,4 |
830 |
0,04 |
0,3 |
5000 |
180 |
193,4 |
870 |
0,04 |
0,2 |
5850 |
200 |
216,4 |
910 |
0,04 |
0,2 |
6500 |

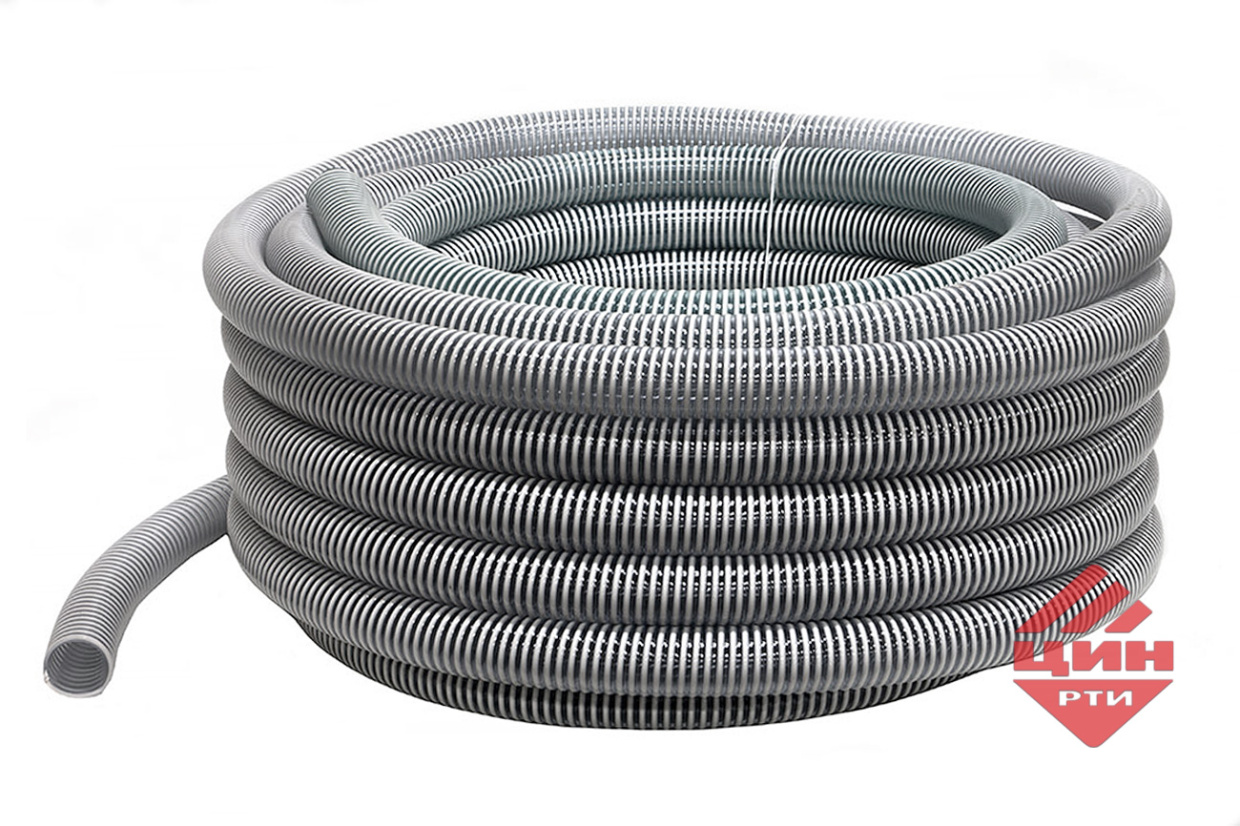

✔Шланги ПВХ (НВС) 1500 S повышенного усиления, эластичности, морозостойкости
Применение: для сточных вод и дренажей, густых грязевых масс, пресной и морской воды; орошение полей, ирригационных и гидротехнических систем.
Поставляются с внутренним диаметром: от 25 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Рабочее давление: от 2 до 9 Атм;
Вакуумное давление: от 0,4 до 0,9 Атм;
Рабочая температура: -20 до +60°С;
Цвет: серые с белой спиралью.
Внутренний диаметр, мм |
Наружный диаметр, мм |
Минимальный радиус изгиба, мм |
Вакуум, максимальное давление, Мпа |
Максимальное рабочее давление, Мпа |
Разрушающее давление при 20°С не менее, Мпа |
Устойчивость под действием разряжения (вакуум) при 20°С не менее, Мпа |
Масса 1м, г |
16 |
21,2 |
95 |
0,09 |
0,8 |
2,4 |
0,09 |
230 |
19 |
24,6 |
115 |
0,09 |
0,8 |
2,4 |
0,09 |
320 |
20 |
25,6 |
120 |
0,09 |
0,8 |
2,4 |
0,09 |
325 |
25 |
31,4 |
175 |
0,08 |
0,8 |
2,4 |
0,08 |
390 |
26 |
32,4 |
180 |
0,08 |
0,8 |
2,4 |
0,08 |
400 |
30 |
37,2 |
195 |
0,07 |
0,7 |
2,1 |
0,07 |
500 |
32 |
40 |
205 |
0,07 |
0,7 |
2,1 |
0,07 |
600 |
35 |
43,4 |
215 |
0,07 |
0,6 |
1,8 |
0,07 |
650 |
38 |
46,8 |
225 |
0,07 |
0,6 |
1,8 |
0,07 |
700 |
40 |
49 |
235 |
0,07 |
0,6 |
1,8 |
0,07 |
770 |
45 |
54,2 |
245 |
0,07 |
0,6 |
1,8 |
0,07 |
900 |
50 |
59,6 |
255 |
0,07 |
0,6 |
1,8 |
0,07 |
1000 |
51 |
60,6 |
260 |
0,07 |
0,6 |
1,8 |
0,07 |
1020 |
63 |
73,4 |
295 |
0,07 |
0,5 |
1,5 |
0,07 |
1300 |
64 |
74,4 |
300 |
0,07 |
0,5 |
1,5 |
0,07 |
1320 |
75 |
86 |
345 |
0,06 |
0,5 |
1,5 |
0,06 |
1750 |
76 |
87 |
350 |
0,06 |
0,5 |
1,5 |
0,06 |
1775 |
80 |
91,6 |
370 |
0,06 |
0,4 |
1,2 |
0,06 |
1900 |
90 |
102,6 |
425 |
0,06 |
0,4 |
1,2 |
0,06 |
2150 |
100 |
114 |
475 |
0,05 |
0,4 |
1,2 |
0,05 |
2750 |
102 |
116 |
485 |
0,05 |
0,4 |
1,2 |
0,05 |
2780 |
110 |
124,4 |
530 |
0,05 |
0,3 |
0,9 |
0,05 |
3150 |
120 |
134,8 |
650 |
0,05 |
0,3 |
0,9 |
0,05 |
3600 |
125 |
140,2 |
690 |
0,05 |
0,3 |
0,9 |
0,05 |
3800 |
127 |
142,2 |
700 |
0,05 |
0,3 |
0,9 |
0,05 |
3850 |
140 |
156 |
770 |
0,04 |
0,3 |
0,9 |
0,04 |
4200 |
150 |
166 |
800 |
0,04 |
0,3 |
0,9 |
0,04 |
4800 |
160 |
177,2 |
830 |
0,04 |
0,3 |
0,9 |
0,04 |
5700 |
180 |
196 |
920 |
0,03 |
0,2 |
0,9 |
0,04 |
6750 |
200 |
219 |
1000 |
0,04 |
0,2 |
0,9 |
0,04 |
7900 |

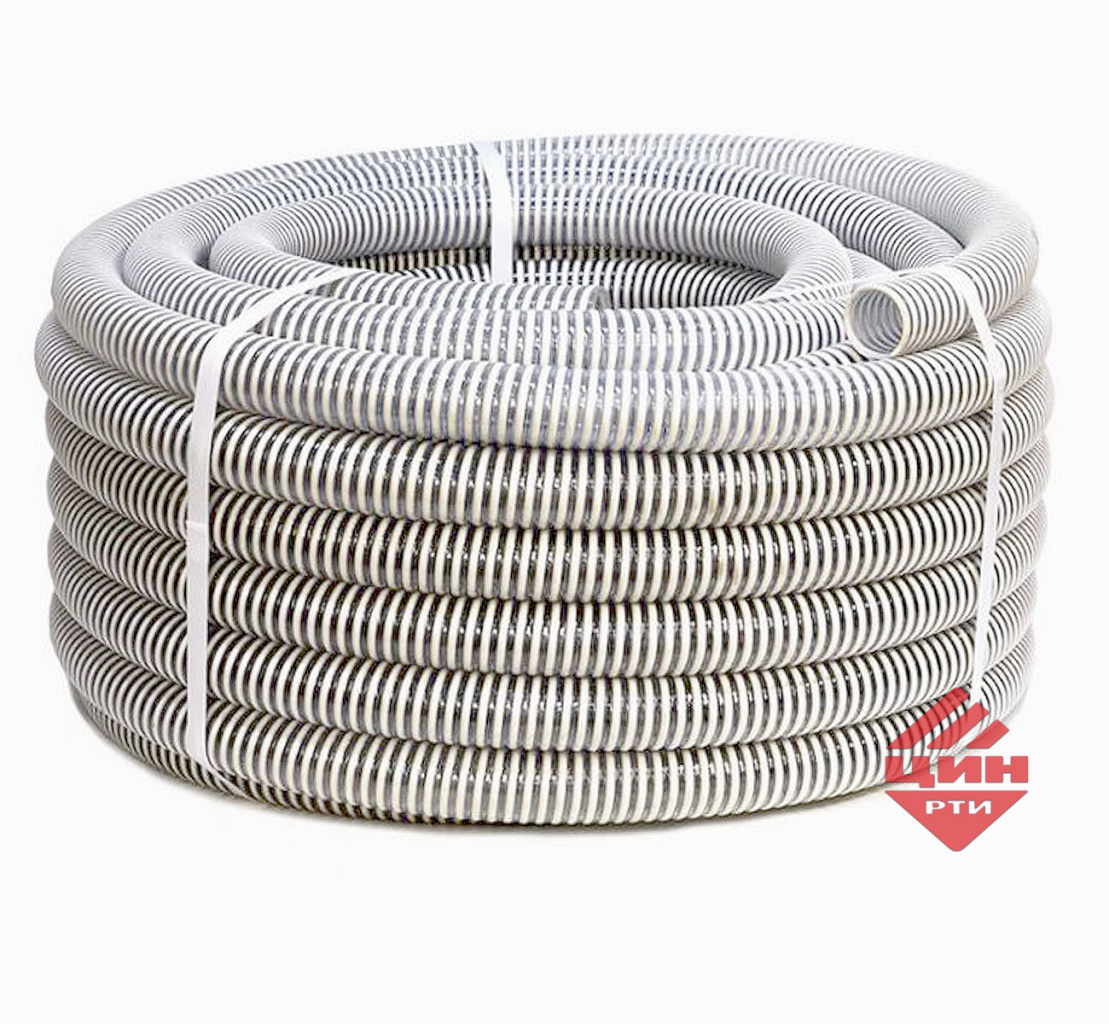

✔Шланги ПВХ (ВС) 1610 L, N вакуумные
Применение: используются в вакуумных системах, в качестве воздуховодов систем вентиляции, отвода дымов (в том числе коррозионных), кондиционирования, прокладки телефонных кабелей.
Поставляются с внутренним диаметром: – от 25 до 200 мм; «N» – от 16 до 200 мм;
Длина: в зависимости от диаметра, стандартно 30 метров, поставляется в бухтах;
Вакуумное давление: «L» – от 0,3 до 0,6 Атм; «N» – от 0,4 до 0,8;
Рабочая температура: «L» – от -5 до +60°С; «N» – от -5 до +60°С;
Цвет: прозрачные с белой спиралью.
Внутренний диаметр, мм |
Наружный диаметр, мм (L/N) |
Вакуум, максимальное давление, Мпа (L/N) |
Устойчивость под действием разряжения (вакуум) при 20°С не менее, Мпа (L/N) |
Масса 1м, г (L/N) |
16 |
19,6 / 20,4 |
0,04 / 0,05 |
0,08 / 0,09 |
90 / 120 |
19 |
23 / 23,8 |
0,04 / 0,05 |
0,08 / 0,09 |
120 / 150 |
20 |
24 / 24,8 |
0,04 / 0,05 |
0,08 / 0,09 |
122 / 155 |
25 |
29,2 / 30 |
0,04 / 0,05 |
0,07 / 0,08 |
150 / 200 |
26 |
30,2 / 31 |
0,04 / 0,05 |
0,07 / 0,08 |
152 / 205 |
30 |
34,8 / 35,6 |
0,04 / 0,05 |
0,07 / 0,08 |
175 / 260 |
32 |
37,2 / 38 |
0,04 / 0,05 |
0,07 / 0,08 |
200 / 270 |
35 |
40,6 / 41,4 |
0,04 / 0,05 |
0,07 / 0,08 |
230 / 340 |
38 |
44 / 44,8 |
0,04 / 0,05 |
0,07 / 0,08 |
280 / 350 |
40 |
46,2 / 47,2 |
0,03 / 0,04 |
0,06 / 0,07 |
300 / 390 |
45 |
51,6 / 52,6 |
0,03 / 0,04 |
0,06 / 0,07 |
350 / 470 |
50 |
57 / 58 |
0,03 / 0,04 |
0,06 / 0,07 |
400 / 540 |
51 |
58 / 59 |
0,03 / 0,04 |
0,06 / 0,07 |
405 / 545 |
63 |
70,6 / 71,6 |
0,03 / 0,04 |
0,06 / 0,07 |
600 / 720 |
64 |
71,6 / 72,6 |
0,03 / 0,04 |
0,06 / 0,07 |
610 / 725 |
75 |
83 / 84 |
0,03 / 0,04 |
0,06 / 0,07 |
700 / 900 |
76 |
84 / 85 |
0,03 / 0,04 |
0,06 / 0,07 |
710 / 910 |
80 |
88,2 / 89,2 |
0,03 / 0,04 |
0,06 / 0,07 |
760 / 980 |
90 |
98,6 / 99,6 |
0,03 / 0,04 |
0,06 / 0,07 |
850 / 1050 |
100 |
109,4 / 100,4 |
0,03 / 0,04 |
0,05 / 0,06 |
1050 / 1350 |
102 |
111,4 / 112,4 |
0,03 / 0,04 |
0,05 / 0,06 |
1060 / 1365 |
110 |
119,6 / 120,6 |
0,03 / 0,04 |
0,05 / 0,06 |
1160 / 1520 |
120 |
129,8 / 130,8 |
0,03 / 0,04 |
0,05 / 0,06 |
1250 / 1680 |
125 |
135 / 136 |
0,03 / 0,04 |
0,05 / 0,06 |
1300 / 1750 |
127 |
137 / 138 |
0,03 / 0,04 |
0,05 / 0,06 |
1315 / 1765 |
140 |
150,6 / 151,6 |
0,03 / 0,04 |
0,04 / 0,05 |
1600 / 2250 |
150 |
161 / 162 |
0,03 / 0,04 |
0,04 / 0,05 |
1800 / 2500 |
160 |
171,4 / 172,4 |
0,03 / 0,04 |
0,04 / 0,05 |
2100 / 2850 |
180 |
192,2 / 193,2 |
0,03 / 0,04 |
0,04 / 0,05 |
2380 / 3180 |
200 |
213 / 214 |
0,02 / 0,03 |
0,04 / 0,05 |
2700 / 3500 |
Шланги поставляются отрезками, длиной от 2 до 30 метров, с возможным отклонением +1%, упаковываются в бухты с предельным весом до 50 кг.
На наружной, внутренней поверхностях и торцах шлангов марок BT, L, N, S, SM, MB не должны присутствовать трещины, раковины, пузыри и посторонние включения.
Рекомендации по эксплуатации и монтажу
Для избежания заломов, рекомендуется применять к монтажу угловые фитинги, переходники, соблюдая предусмотренные радиусы изгибов.
Для облегчения монтажа и исключения деформации стенок шланга и гофры, перед установкой фитингов, концевой арматуры, рекомендуется поместить край шланга (50-60 мм) в горячую воду 60-70°С на 1-2 минуты.
Принимать меры по защите поверхности шлангов от механических повреждений и агрессивных химических веществ, являющиеся источником повреждения внешней оболочки, возникновению пузырей.
Не допускается:
- перекручивание шланга по своей оси;
- изгиб, излом, натяжение в зоне монтажа присоединительной арматуры;
Хранение шлангов ПВХ
Рекомендуемые условия продолжительного хранения шлангов ПВХ в закрытых помещениях при температуре не выше +25°С, при исключении воздействия солнечных лучей, тепла от нагревательных приборов и источников огня. Допускается хранение в закрытых навесах с защитой от внешних воздействий, с учетом соблюдения характеристик в соответствии настоящим техническим условиям (ТУ).
Нижний температурный порог хранения не ниже -40°С, однако, следует учитывать, что при хранении ниже +15°С возрастает жесткость и хрупкость изделий, чувствительность к деформации. При таких условиях, перед размоткой бухты и вводом в эксплуатацию, требуется выдержать шланги в пределах +25+5°С в течении суток. Следует соблюдать особую осторожность при критически отрицательных температурах.
При хранении не следует допускать образование конденсата. Относительная влажность не должна превышать 70%.
При хранении не следует допускать образование конденсата. Относительная влажность не должна превышать 70%.
Допускается складирование бухт в стопки, высотой до 2 метров, соответственно шланги с любым диаметром должны быть на высоте не более 2м. При этом, не менее 1 раза в месяц требуется перекладывать находящиеся внизу бухты поверх находящихся сверху, для исключения деформации и замятия стенок, разрушения армирующей спирали, особенно в холодное время.
Хранение шлангов ПВХ
Бухты с шлангами маркируются ярлыками, на которых наносится информация:
- наименование изделия и/или товарный знак завода изготовителя
- номер партии и номер упаковочного места;
- длина шлангов в метрах;
- дата изготовления;
- количество отрезков, находящихся в упаковке, с указанием количества;
- подпись контролера-упаковщика, штамп ОТК.
Гарантия завода изготовителя
Изготовитель гарантирует долговременную эксплуатацию шлангов ПВХ при соблюдениях настоящих условий (ТУ), рекомендаций по транспортировке, хранению и эксплуатации.
В условиях хранения, гарантийный срок составляет 2 года со дня изготовления.
