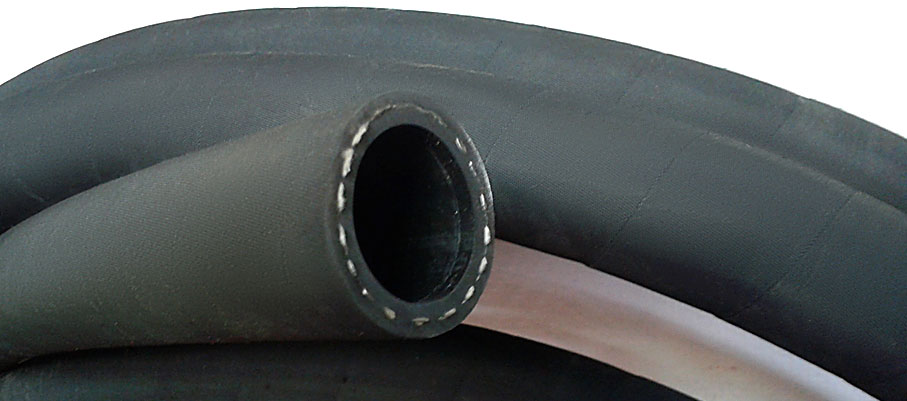

Описание рукава напорные с нитяным усилением ГОСТ 10362-76

Применение рукавов (шлангов) с нитяным усилением ГОСТ 10362-76

ГОСТ 10362-76

Межгосударственный эталон качества товара, определяющий характеристики и свойства рукавов резиновых с усилением нитяным каркасом, которые применяют как трубопроводы или патрубки гибкие для подачи под напором разнообразных жидких сред – бензин, авиационное топливо, масла, щелочи, слабые растворы кислот до 20-процентной концентрации.
Рукава резиновые усиленные кордом из нитей ГОСТ 10362-76 можно использовать в областях с умеренным и холодным климатом при температуре окружающей среды от -60°C до +90°C, выдерживают давление рабочих сред до 16 атмосфер.

Строение рукавов/шлангов напорного с нитяным кордом ГОСТ 10362-76

Строение рукавов/шлангов напорного с нитяным кордом ГОСТ 10362-76В производстве внутреннего и верхнего слоев патрубков/шлангов напорных используют резиновые смеси особого назначения, которые гарантируют этому РТИ устойчивость к воздействию внешних агрессивных сред: смены температур, воздействия ГСМ, газов.
Каркас, выполненный из специализированных нитяных волокон, обеспечивает прочность и гибкость резиновым рукавам. В зависимости от диаметра шланга и толщины нитяного усиления, каждый вид резиновых рукавов предназначен для использования определенного типа жидкости или газа под определенным давлением.
Рукава резиновые ГОСТ 10362-76 являются гибкими изделиями, изменение наружного диаметра рукава при минимальном радиусе изгиба не превышает 10% от фактического наружного диаметра.

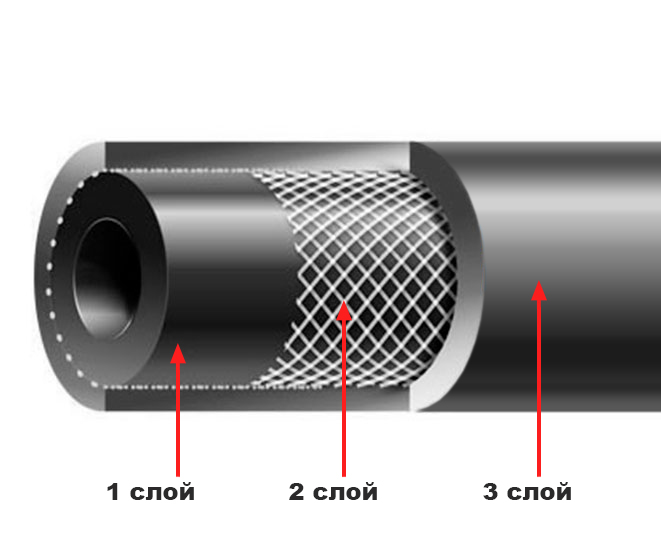

Конструкция патрубков по этому ГОСТу предусматривает три основные части:

  1. Камера – слой из резины внутри.
  2. Слой каркаса из волокон нитей, который плотно оплетает первый резиновый слой внутри для упрочнения характеристик шланга.
  3. Верхний слой из резины.

Качество рукавов с нитяным усилением ГОСТ 10362-76 можно проверить визуально:

Внутренняя поверхность резинового рукава по ГОСТ 10362-76 должна быть гладкой без складок, пузырей, пористости, трещин. Поверхность наружного резинового слоя рукава ГОСТ 10362-76 должна быть без пузырей, оголенных участков нитяного каркаса, отслоений.

Преимущества использования резиновых патрубков с нитяным усилением ГОСТ 10362-76:

  • Податливость и извилистость трубопровода. Рукава можно проводить даже в самых труднодоступных местах и выгибать под нужным углом, что не повлияет на целостность и функциональность трубопровода.
  • Устойчивость к высокому давлению. Нитяной корд обеспечивает усиление резиновому шлангу, и обеспечивает их использование для подачи жидкостей и ГСМ под высоким давлением.
  • Устойчивость к веществам, изменяющим характеристики рукавов, их деградацию и к температурным перепадам. Резиновые рукава с нитяным усилением ГОСТ 10362-76 можно эксплуатировать при различных температурах (от -60°C до + 90 °C) для разнообразных топливных и щелочных смесей, для подачи сжиженных газов и других агрессивных жидкостей.
  • Высокая износостойкость. Специальная формула прочного резинового покрытия и дополнительный нитяной слой позволяют с успехом длительный срок применять такие рукава для перекачивания жидкостей или газов под высоким давлением с абразивными примесями.

Применение рукавов/шлангов с нитяным усилением резиновых маслобензостойких ГОСТ 10362-76:

Обслуживание различного оборудования, гидравлических систем.

Укомплектование техники для строительных и дорожных работ.

Обеспечение и перекачка кислот и щелочей 20% концентрации в лесозаготовительной, химической, фармакологической промышленности.

Прокладка извилистых трубопроводов в любых препятствиях.

Подача воды к токопроводам дуговых сталеплавильных печей при температуре окружающей среды от - 10°С до 40°С.

Подача под давлением керосина и масла для зерноуборочных комбайнов.

Налив сжиженных углеводородных газов (пропан, бутан, пектан, изобутан, изопентан) в вагоны-цистерны.

Подача промывочной жидкости промывки забоя в бурящуюся скважину.


Таблица: Примение в рабочих средах, условия эксплуатации рукавов/шлангов с нитяным усилением ГОСТ 10362-76

Рабочая среда

Температура рабочей среды, °С

Бензины авиационные ГОСТ 1012 и автомобильные ГОСТ 2081

от -50°С до +70°С

Масла на нефтяной основе

до +100°С

Топлива реактивные ГОСТ 10227 и дизельные ГОСТ 305

от -50°С до +70°С

Смазки жидкостные, смазки солидол жировой ГОСТ 1033

от -50°С до +100°С

Воздух, газы нейтральные (инертные)

от -50°С до +60°С

Вода

до +120°С

Жидкость охлаждающая низкозамерзающая ГОСТ 28084

от -60°С до +120°С

Слабые растворы неорганических кислот,
щелочей (до 20% концентрации), кроме азотной кислоты

от -50°С до +50°С


Таблица: Размеры и максимальное давление

внутренний
диаметр (мм)
наружный
диаметр (мм)
давление
(мпа)
3,8 9,0 0,49
5 10,0 0,5
6 14,0 1,6
13,5 2,9
3,0
8 15,0 1,0
15,5 1,5
16,0 1,0
19,0 1,0
10 17,5 1.47
1.0
18,5 1.6
20,0 0.98
21,0 1.0
12 20,0 1,6
14 22,0 0,7
23,0 1,6
16 24,0 0,63
25,0 1,6
26,0 1,3
2,5
4,0
27,5 6,3
18 26,0 0,63
0,5
27,0 1,6
27,5 4,0
28,0 1,3
20 29,0 1,6
29,5 4,0
внутренний
диаметр (мм)
наружный
диаметр (мм)
давление
(мпа)
22 30,0 0,5
30,5 0,63
32,0 1,47
25 33,0 0,5
34,0 2,5
1
35,0 1,6
36,0 2,5
4
27 36,0 0,5
32 41,5 0,63
43,0 1,6
43,5 2,5
45,5 4
38 47,5 0,63
48,5 1
49,0 1,6
52,0 4
50 60,0 0,3
61,5 0,63
64,0 1
61,5 1,6
56 69,0 1
65 77,5 0,3
68 78,0 0,1
70 82,5 0,3
86,0 1
76 87,5 0,3
91,0 1
90 104,0 0,3
100 113,0 1
117,5 1,5

Каждая поступающая на наш склад партия рукавов/патрубков ГОСТ 10362-76 сопровождается документом качества / паспортом,
в нем указаны:

  • Изготовитель и/или товарный знак.
  • Полное наименование шлангов, класс, внутренний диаметр, давление рабочее и длина.
  • Номер партии.
  • Дата производства данного РТИ.
  • Печать технического контроля.
