Вакуумная резина характеристики

Свойства и характеристики вакуумной резины представлены в описании на основании марок смесей 7889, 51-2062, 9024 и изготавливаемые из них изделия: листы, рулоны, шнуры, трубки (шланги) с представлением сравнительного анализа характеристик и физико-химических свойств резиновых смесей для вакуумных систем.

Вакуум – это пустота, среда, содержащая газ (воздух) при давлении ниже атмосферного.

Вакуумная резина предназначена для изготовления прокладок с целью герметизации соединений фланцев трубопроводов и иных механизмов, работающих в условиях вакуума, а также в качестве демпферов применяемых в условиях вибрации статических установок, различных термических и электрических изоляторов и т.д.

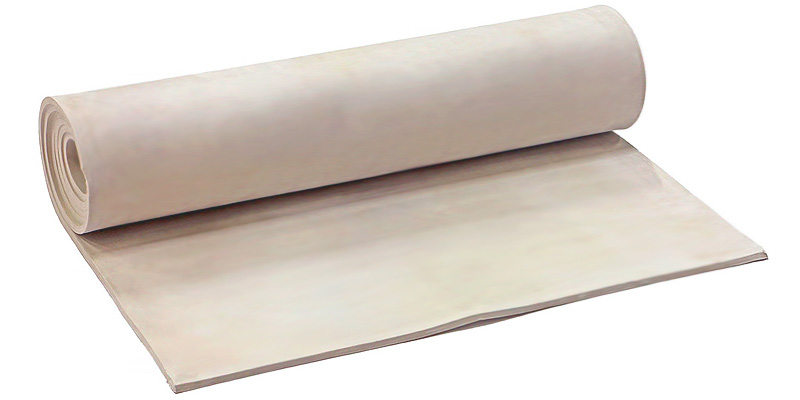

Рулон вакуумной резины

Важной особенностью вакуумной резины является нечтожно малое выделение газа от самой резиновой детали находящейся в механизме в разряженной среде, так как в компонентный состав смеси входит природный каучук, тем самым практически исключает потерю разряженности при высоких давлениях в состоянии вакуума. Там, где не требуется высокого давления в вакуумной среде, применяют обычную резину на основе синтетического каучука.

Данная резина имеет стойкие свойства к давлению, сжатию и растяжению, обладает хорошей эластичностью. В зависимости от конкретного механизма (системы) и в каких условиях материал будет использоваться, вакуумную резину выбирают и применяют определенной марки, свойства и характеристики которых приведены в техническом описании.

Внимание! Резина вакуумная не производится по ГОСТ, а изготавливается по техническим условиям (ТУ) из различных смесей марок резины.

Марки вакуумной резины, виды и характеристики

Различие физико-химических свойств вакуумной резины

Показатель

марка 7889

марка 51-2062

марка 9024

Рабочая температура

от +8°C до +70°C;
кратковременно
от -30°C до +90°C

от +8°C до +70°C;
кратковременно
от -30°C до +90°C

от -20°C до +90°C;
кратковременно
от -30°C до +90°C

Условная прочность при растяжении

16,7 МПа (170 кгс/см²)

14,7 МПа (150 кгс/см²)

9,81 МПа (100 кгс/см²)

Относительное удлинение при разрыве

550 %

550 %

300 %

Твердость по Шору А

45-60 единиц

40-55 единиц

58-72 единицы

Остаточная деформация после сжатия

20 %

40 %

60 %

Изменение массы после выдержки в сжр-3 (24ч 70°C)

-

-

15

Температурный предел хрупкости

-

-

-32°C

Цвет

от белого до серо-желтого

от белого до серо-желтого

черный

Подробнее об отличиях марок вакуумной резины

Резиновая смесь марки 7889 более мягкая и эластичная. Из главных преимуществ является устойчивость к агрессивным средам: кислоты, щелочи, способны балансировать газовыделение при возрастающей температуре. Не применяется в контакте с органическими веществами, маслами (ГСМ), пищевыми продуктами. При превышении температуры более +70C необходима установка дополнительной, к примеру – прокладок или втулок из фторопласта. Рабочая температура +8 до +70°C.

Резиновая смесь марки 51-2062 чуть менее прочная и эластичная чем марка 7889, но также устойчива к щелочам, кислотам. Не предусматривается контакт с нефтепродуктами и органическими жидкостями, пищевыми продуктами. Однако, резина 51-2062 приобрела высокую универсальность, так как характеристики этого вида резины подходят для решения большинства задач и используются чаще всего, к тому же стоимость ниже соседних марок. Рабочая температура +8 до +70°C.

Резиновая смесь марки 9024 применяется в контакте с нефтепродуктами, маслами, бензином, органикой. Еще менее эластичная, но более плотная и прочная. Данная резина применяется в мощных паровых, газовых, балансирующих системах в условиях критических изменений температур и давлений. Марка 9024 устойчива к низким температурам. Обладает небольшим газовыделением. Рабочая температура -20 до +90°C.

Виды и размеры вакуумных изделий из резины изготавливаются по техническим условиям (ТУ)

  • Листы (техпластины), листовые рулоны по ТУ 38-105116-81;
  • Шнуры уплотнительные – круглые, квадратные, прямоугольные сечения по ТУ 38.105108-76;
  • Трубки (шланги) по ТУ 38105881-85.

Формы изделий

Тип вакуумной резиновой пластины означает технологию ее изготовления и форму выпуска:
I – формовые пластины, спекаются в виде плит в автоклавах, толщина варьирует в диапазоне 8...50 мм;
II – неформовые пластины, вулканизируются на автоклаве непрерывного действия, форма выпуска – рулоны толщиной от 1 до 10 мм.

Размеры изделий

  • Листы толщина от 1,0 до 50,0 мм, размеры 300*300, 500*500, 700*700, 1000*1000 мм. Возможны другие размеры.
  • Рулоны толщина от 1,0 до 10,0 мм, ширина 800, 1000 мм. Длина до 10 000 мм.
  • Шнуры круглого сечения – диаметр от 3,0 до 60,0 мм, квадратного сечения – сторона от 5,0 до 20,0 мм, прямоугольного сечения – размеры от 5*6 мм до 15*20 мм. Длину необходимо уточнять.
  • Трубки внутренний диаметр от 2,0 до 35,0 мм, толщина стенки от 3,0 до 35,0 мм. Длину необходимо уточнять.

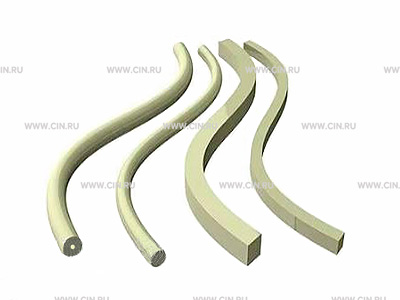

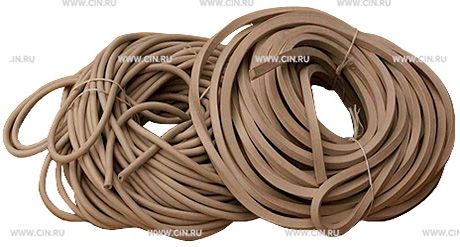

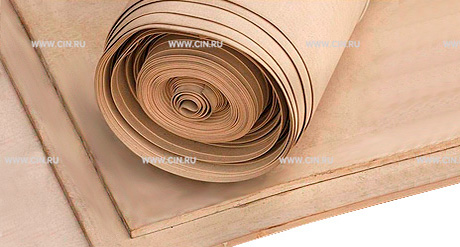

Вакуумная резина листовая и рулонная Шнуры и трубки из вакуумной резины

Применение вакуумной резины и ее особенности

В вакуумном оборудовании герметизация это основа работы системы. В условиях сверхвысокого вакуума применяют главным образом фланцевые соединения, разъемы для быстрого доступа. Корпуса, детали фланцевого типа могут иметь углубления, канавки для закладки листовых и шнуровых, гибких и эластичных прокладок.

Прокладка должна быть одновременно и достаточно упругой для компенсации неравномерного сжатия, и легко деформироваться, плотно прилегать, заполнять пустоты и неровности фланца на стыке. Вакуумная резина это идеальный материал для уплотнений, поскольку достигается вакуумно-плотное соединение без подсосов и потери давления, а высокая упругость позволяет многократно использовать такие прокладки.

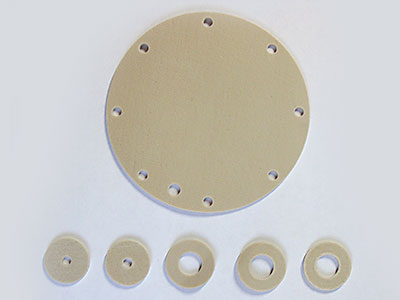

Ваккумные уплотнения шнуры и трубки Прокладки из вакуумной резины для герметичных систем

Сферы применения

производство вакуумных насосов, пресов и систем;

производство высоко-чистых и стерильных материалов;

создание идеальных условий для проведения химических опытов в химической, нефтяной промышленности и исследовательских лабораториях;

изготовление оптических линз в чистом пространстве;

вакуумная упаковка продукции в пищевой промышленности;

дегазация - сушка различных веществ без нагрева (например порох), получение кристалов или осадка веществ из растворов;

обработка электротехнических плат в электронике;

обеспечение работы отсасывающих кровь устройств и производство чистых препаратов в медицине;

напыление - испарение или распыление напыляемого материала;

плавление металлов с меньшими затратами электроэнергии;

прессование - производство элементов рекламы, современной мебели, элементов автомобилей.

На данный момент вакуумная наука и техника позволяют создавать разрежение, соответствующее глубокому космическому вакууму.

Применение листовой и рулонной вакуумной резины

Листовая и рулонная резина любой марки применяются в вакуумных насосах, прессах, паровых устройствах, трубопроводах, где необходимо создание разряженной среды. Изготавливаются уплотнения фланцев, демпферные соединений, мембраны. Вакуумные уплотнения за счет эластичности и плотности способны работать в условиях высоких вибрации без ущерба к самой прокладке. В некоторых конструкциях увеличивают толщину уплотнения (РТИ) с целью смягчения передачи вибрационно-ударных нагрузок на саму систему. Вакуумная резина не пропускает электричество, также применяется в электроустановках и в качестве защитных прокладок, настилов с демпферными свойствами. Листам вакуумки придать самую сложную конфигурацию можно разными способами обработки, она пластичная и легко режется как ручным, так и промышленным способом на станках ЧПУ.

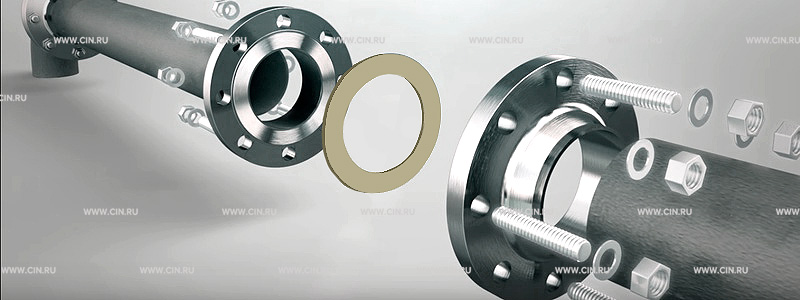

Ваккумная резиновая прокладка в трубопроводе

Применение шнуров и трубок из вакуумной резины

Трубки вакуумные резиновые предназначены для создания и использования вакуума в полости шланга и герметизации внешнего диаметра трубки с конструктивными частями механизма. Применяется при разряженной среде до 133,3*10 – 13 МПа (1*10 – 6 мм рт.ст.) в диапазоне температур от +8 до +70C (кратковременно до -30C).

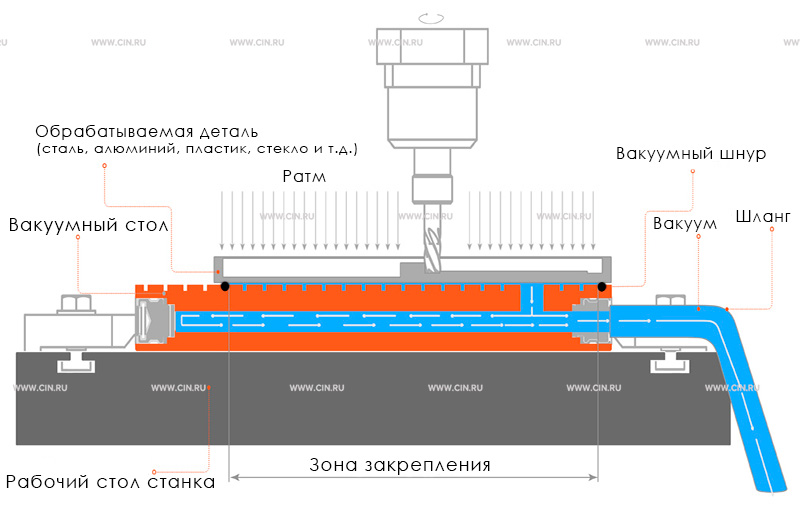

Вакуумный шнур в ваккумном столе

Шнуры вакуумные используются в качестве уплотнителей в пазах герметизации фланцев, вакуумных столов идругих механизмов, а также демпферных (смягчающих) элементов прилегания дверей, люков и т.п., также могут применяться трубки.


В компании ЦИН (Центр Инженерных Технологий) большой выбор вакуумной резиновой техпластины в виде листов, шнуров, а также работает цех по изготовлению различных изделий. Предоставляем необходимую консультацию по подбору и применению материала в различных системах.
