Требования электробезопасности к диэлектрическим коврам резиновым, свойства и характеристики, закрепленные стандартом ГОСТ 4997-75.
Ковры диэлектрические применяются в качестве изоляционных напольных настилов (дорожек), предназначены для защиты от поражения электрическим током, разрядов и предотвращения возникновения электрических полей. Также, используются в качестве производства конструкционных изделий диэлектриков средств защиты.

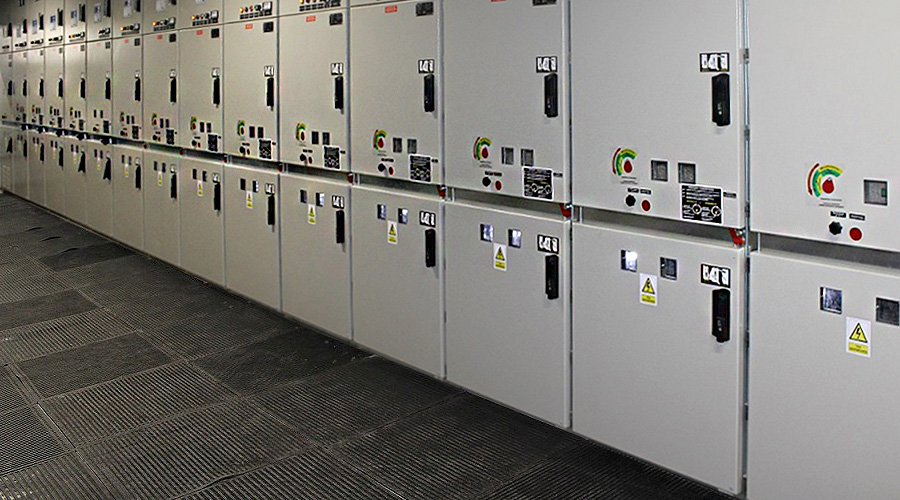

Диэлектрические листовые ковры применяются в закрытых и открытых электроустановках, работающих при напряжении до и свыше 1000 Вольт (1 кВт), при условиях отсутствия повышенной влажности.
Требование регламентирует обязательное испытание ковров на выдержку переменным электрическим током, при напряжении 20 кВт (20 000 Вольт), с частотой 50 Гц.
Характеристики диэлектрических резиновых ковров ГОСТ 4997-75
В основе характеристик диэлектрических ковров (ГОСТ 4997-75), выделены основные 2 группы:
1 группа – температура эксплуатации от -15 °С до +40 °С;
2 группа – маслобензостойкие (МБС), температура эксплуатации от -50 °С до +80 °С, в условиях +80 °С не более 3000 часов (~ 4 месяца).
Размеры диэлектрических ковров
Ковры диэлектрические изготавливаются в следующих размерах:
- толщина – 6 (±1) мм;
- ширина – от 500 (±10) мм до 1200 (±10) мм;
- длина – от 500 (±10) мм до 8000 (±30) мм.
Ковры поставляются в рулонах и квадратных пластинах различных размеров.
Требования физико-механических свойств диэлектрической резины
✔Резина должна выдерживать диэлектрическую способность до 20 кВт.
✔Ток утечки допускается не более 160 мА на квадратный метр (м2).
✔Диэлектрическая резина должна составлять электрическую прочность не менее 10 кВ (киловольт) на 1 мм.
! Данные показатели обязаны обеспечиваться в течении гарантийного срока эксплуатации.
Допуски физико-механических свойств
Данные испытаний |
Допуски по группам |
|
|---|---|---|
1 группа |
2 группа |
|
Прочность, не менее МПа кгс/см2 |
4,0 (41) |
5,4 (55) |
Удлинение, не менее % |
200 |
250 |
Твердость, Шора А |
55-65 |
45-60 |
Температурный предел хрупкости, не выше |
– |
–50°С |
Изменяемая масса при набухании в самолетном топливе (Т-1) при +50°С в течении 24 часов, не более % |
– |
30 |
Изменяемая масса при набухании в смеси эталонного изооктана (СЖР-6) и толуола при +25°С в течении 24 часов, не более % |
– |
35 |
Условная прочность при старении в условиях +100°С в течении 24 часов, не более % |
– |
25 |
Внешний вид
Поверхность ковров должна иметь рифление высотой от 1 до 3 мм, обеспечивающее антискользящие свойства, в том числе возможностью оседания и более быстрому удалению влаги.
Ковры не должны растрескиваться при однократном изгибе на 180° перпендикулярных сторон.
Цвет материала одноцветный, чаще черный.
Характеристика методов производства

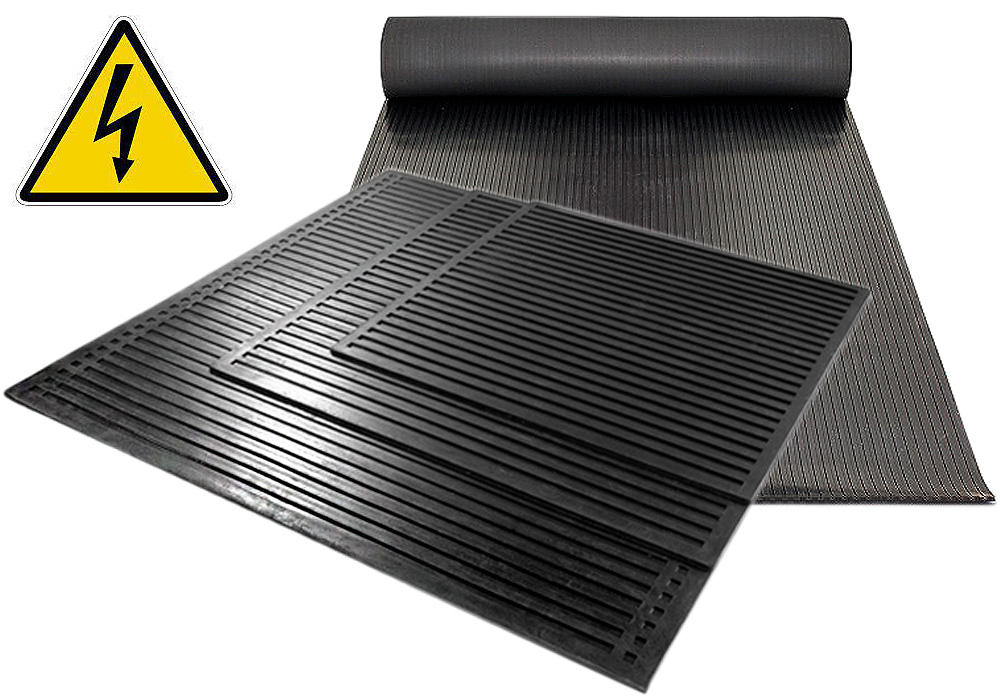

Ковры диэлектрические по форме производятся 2 видов:
1. Формовые пластины — материал формируется методом прессования на пресс-формах. Ковры именуются «пластинами» и имеют различную фиксированную форму, чаще квадратную. По всем краям пластины имеется окантовка.
2. Неформовые пластины — материал изготавливается путем протяжки на валках под высоким давлением. Ковры именуются «рулонными», изготавливается в виде полотен различной ширины и длинны и упаковываются в рулоны. Данный вид листов не имеет по краям окантовки.
Оба вида имеют единые показатели по физико-механическим свойствам, равное качество и условия эксплуатации.
Гарантийные обязательства ковров диэлектрических
Гарантия на ковры диэлектрические распространяется при условиях соблюдения правил хранения и эксплуатации.
1. Гарантийный срок хранения составляет – 3 года с даты изготовления.
2. Гарантийный срок эксплуатации составляет – 3 года с даты начала эксплуатации.
Документация о качестве
- Наименование и товарный знак завода изготовителя;
- Документация по результатам испытания;
- Номер партии;
- Дата производства;
- Печать/ штамп технического контроля;
- Единицы измерения в парии.
Требования по транспортировке и хранению
Рекомендованные условия транспортировки и хранения диэлектрических ковров при температуре от 0°С до +30°С, без деформаций и повреждений. При хранении требуется обеспечить защиту материала от воздействия солнечных лучей, расположения отопительных приборов не менее 1 метра.
При хранении, диэлектрические ковры не должны контактировать с нефтепродуктами (бензин, дизельное топливо, масла, растворители и т.д.)
Допускается хранение при температуре не ниже - 25°С, транспортировка от -50°С до +50°С в условиях отсутствия деформации.
После хранения в условиях отрицательной температуры, ковры должны быть выдержаны в упакованном виде при температуре +15°С - +25°С не менее 1 суток.
Требования электробезопасности предусматривают периодичность осмотра диэлектрических ковровых настилов во время эксплуатации, и должен проводиться не менее 1 раза за 6 месяцев.
