Конструкция дюритовых рукавов и характеристики

В настоящем описании представлены характеристики и конструкция дюритовых рукавов 40у, их отличия, преимущества и недостатки по сравнению со схожими видами рукавов и шлангов.

Рукава дюритовые – это гибкие соединительные трубопроводы (шланги, рукава), предназначены для всасывания и нагнетания под гидравлическим и пневматическим давлением нефтепродуктов, охлаждающих жидкостей, воды (в том числе питьевой), воздуха, газов.

Основным и главным определением прокладочных дюритовых рукавов в отличии от других схожих рукавов и шлангов, является:

• усиленная конструкция, за счет многослойности текстильных слоев высокой прочности;
• эксплуатация при высоком гидравлическом и пневматическом давлениях в отличии от схожих напорных рукавов;
• специальный состав резиновых смесей устойчивый к нефтепродуктам, другим агрессивным жидкостям и газам;
• адапивность к эксплуатации в контакте с горячими жидкостями при критически высоких температурах, а также при максимально отрицательных;
• эксплуатация в условиях критически высоких и низких температурах внешней среды, способность сохранять прочность, эластичность и гибкость, при повышенном гидравлическом или пневматическом давлениях;
• долгий ресурс работы в условиях высоких нагрузок в контакте с агрессивными жидкостями.

	Значение слова «Дюритовый» – это твёрдый, жесткий, многослойный, обладающий характеристиками высокой прочности и длительным сроком эксплуатации.

Назначение и описание дюритовых рукавов 40У изготовляемые по ТУ 0056016-87

Назначение. Для нефтепродуктов: бензин, дизельное топливо, авиационный керосин и другие виды топлива, минеральные масла на основе нефти, в том числе с синтетическими добавками; антифризы, вода, слабо концентрированные кислоты и щелочи.

✔Рукав 40У: многослойная усиленная конструкция («40» – конструктивная группа, «У» – тип рукава по назначению);

✔Рабочая температура эксплуатации: -55°С до +100°С (максимально до +130°С);

✔Рабочее давление: от 0,3 до 1,3 Мпа (~ от 3 до 13 Атмосфер);

✔Запас прочности: не менее чем в 2,5 раза установленного значения рабочего давления. То есть, рукав с заявленным давлением 13 атмосфер, должен выдерживать нагрузку до 32 атмосфер кратковременно.

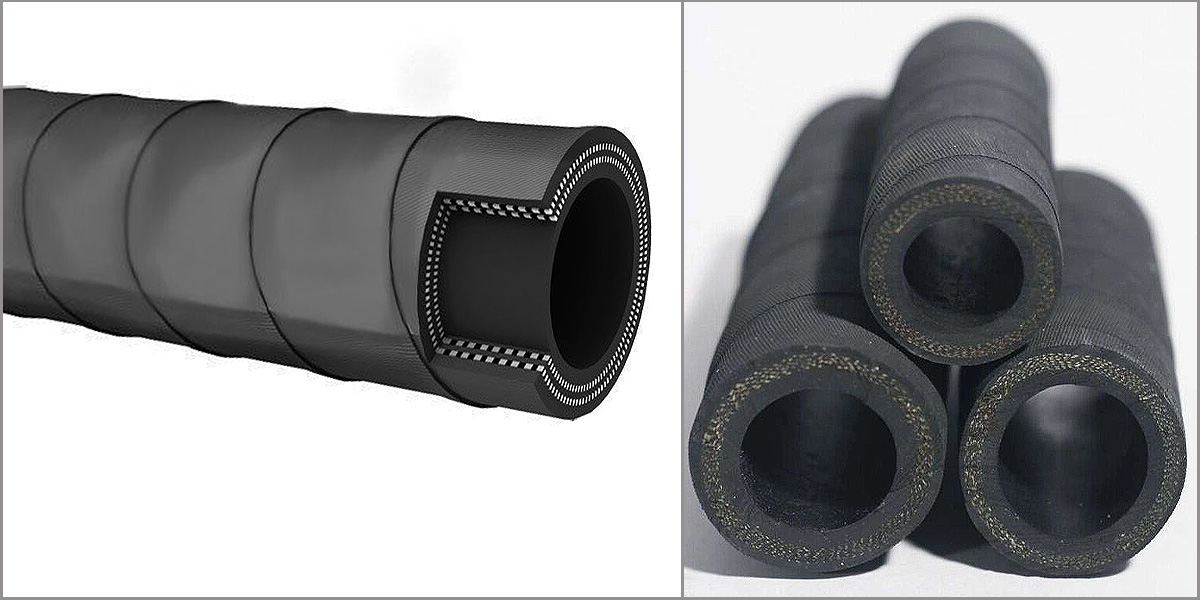

Состав многоуровневой конструкции рукава:

• Внутренний маслобензостойкий резиновый слой марки NBR/CR/NCR (термоустойчивые эластомеры химически инертные), толщиной от 1,5 мм.
• Текстильный корд (от 1 до 6 слоев).
• Внешний резиновый слой маслобензостойкий (МБС) NBR/CR (с использованием синтетических каучуков), толщиной от 1,5 мм.
• Покровный прорезиненный тканевый слой.
• Общая толщина стенки дюритовых рукавов относительно диаметра, назначения, составляет в пределах от 4 до 15 мм.

Поставляется бухтами до 10 метров.

Производятся в соответствии ТУ 0056016-87.

Изготавливаются дюритовые шланги (рукава) следующих групп:

1. Всасывающие (используются в условиях вакуумного давления), для забора жидкостей.
2. Напорные, для нагнетания жидкостей под напорным давлением;
3. Напорно-всасывающие, для забора и нагнетания жидкостей и газообразных веществ под давлением.

Условия хранения

Хранение дюритовых рукавов должно производиться с соблюдением следующих условий:

Рукава должны храниться в закрытых помещениях при температуре от -25 до +30°С, с относительной влажностью от 30 до 80%. Допускается кратковременное повышение влажности до 98%.

Допускается хранение при отрицательной температуре не ниже -50°С, в таком случае, перед вводом в эксплуатацию рукава должны быть выдержаны при температуре не ниже +15°С в течении суток.

Необходимо защитить рукава от попадания прямых солнечных лучей, озона, искусственного света излучающий ультрафиолетовые лучи.

	В случае пренебрежения, на поверхности рукавов появятся шероховатости в виде мелкой сетки, в последствии которых будут образовываться трещины с дальнейшим углублением и повреждением резинового слоя.

Рукава должны храниться в расправленном виде на стеллажах и т.п. опорах на высоте не менее 0,5 метра от пола, не менее 1 метра от теплоизлучающих источников и нагревательных приборов.

При хранении необходимо исключить контакт и попадание растворителей, бензина, керосина, любых других видов топлива, масел, смазок, любых продуктов на нефтяной основе; кислот, щелочей, газов способных разрушать резину и текстильную основу, особенно торцы рукавов.

Не допускается хранение в условиях контакта с жидкостями, газами.

При хранении не допускается заламывание, перекручивание трубопроводов, чрезмерно силовое сдавливание.

Сроки эксплуатации и гарантийные обязательства

Гарантийный срок хранения с момента производства: 2,5 года.

Гарантийный срок эксплуатации: 3,5 года (гарантийный срок исчитывается со дня, в рамках гарантийного срока хранения).

Гарантийные обязательства действуют при условиях настоящих правил хранения и эксплуатации.

При соблюдении правил хранения и эксплуатации, заводом изготовителем предусмотрен ресурс работы – до 10 лет.

Преимущества и недостатки дюритовых рукавов

Важно отметить, что нет точной технической формулировки какие рукава лучше или хуже. В основе следует исходить из выполняемых задач, назначения трубопровода, условий эксплуатаций.

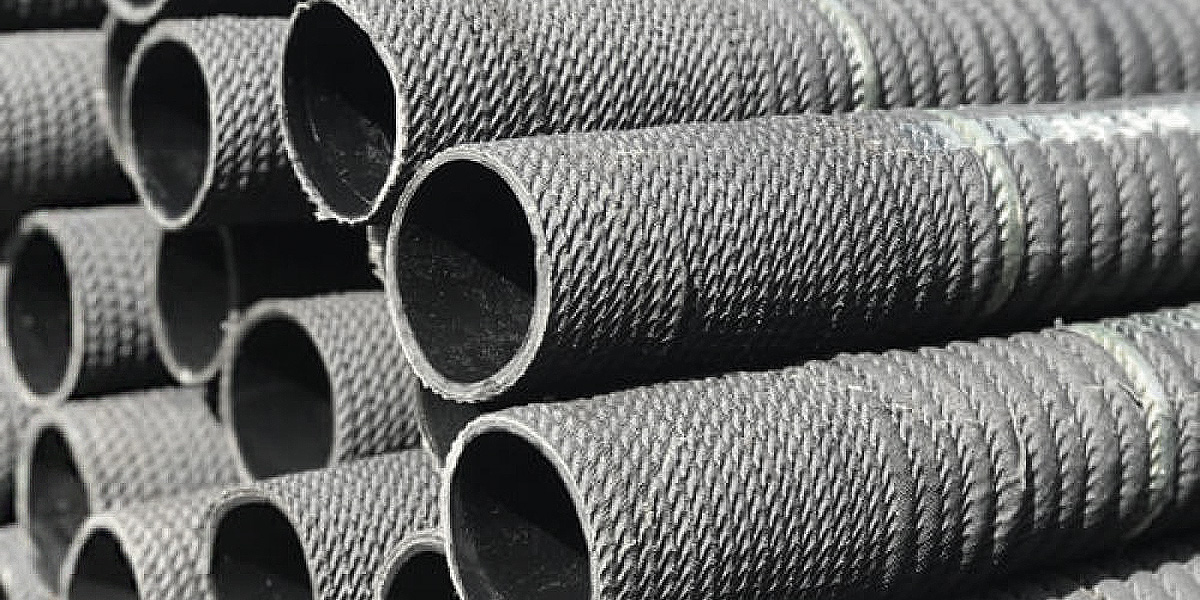

Пример 1. Рукава резиновые напорно-всасывающие с металлической внутренней гофрой, состоят в основе из мощного каркаса, предотвращающий залом, перекручивание, сдавливание. Очень устойчив при вакуумном давлении, способен работать при транспортировки по напором больших объемов жидкостей и густых масс. Работает при относительно невысоких давлениях. Обладает низкой гибкостью, подвержен к повреждению при излишних изгибах и заломах. Имеют высокий удельный вес.

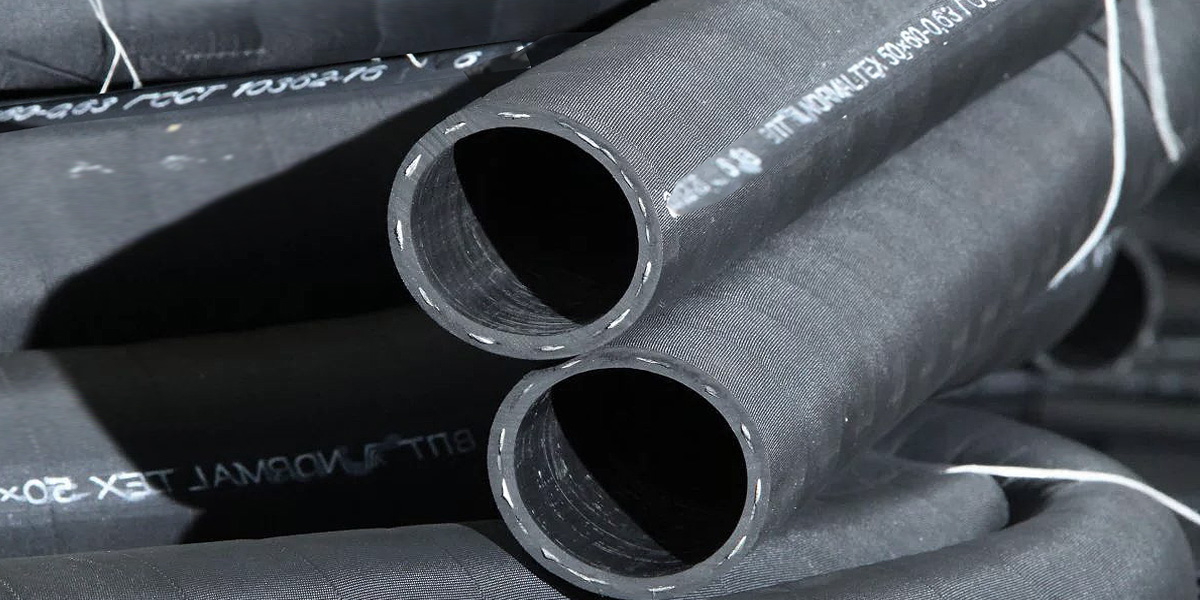

Пример 2. Рукава напорные резиновые с нитяным каркасом, состоящие из внутреннего и внешнего резинового слоя и текстильного однослойного каркаса. Способны работать только в условиях напорного давления. Уступают дюритовым по всем техническим показателям. Однако, такой шланг очень востребован по условиям эксплуатации и определенным назначениям, он дешевле чем дюритовый и легче по весу. Другими словами, такие шланги, облегченная версия по отношению к дюритовым.



Единственным «недостатком» дюритовых рукавов является более высокий вес, по сравнению с подобными резиновыми рукавами с текстильным армированием (не металлическое), и вряд ли это можно отнести к недостаткам. В итоге, относительно рукавов дюритовых, их аналоги уступают практически по всем физическим параметрам.

Необходимо отметить, что большинство шлангов и рукавов с нитяным армированием предназначены к контакту со схожими жидкостями и газообразными веществами.

Вернуться в каталог "Рукава дюритовые 40У"

Размеры, диаметры дюритовых рукавов

Внутренний диаметр, мм	Наружный диаметр, мм	Рабочее давление, Мпа (Атм)	Количество внутренних тканевых слоев (прокладок)	Толщина внутреннего резинового слоя, мм	Допустимы радиус изгиба в режиме эксплуатации под давлением, мм	Вес 1 метра рукава, кг
4	11	1,3 (13)	2	1,5	16	0,090
6	13	1,3 (13)	2	1,5	24	0,150
8	15	0,7 (7)	2	1,5	32	0,135
8	16	1,3 (13)	3	1,5	32	0,180
10	17	0,7 (7)	2	1,5	60	0,225
10	18	1,3 (13)	3	1,5	60	0,230
12	19	0,7 (7)	2	1,5	144	0,260
12	20	1,3 (13)	3	1,5	144	0,250
14	22	0,7 (7)	2	1,5	168	0,280
14	24	1,3 (13)	3	1,5	168	0,385
16	24	0,7 (7)	2	1,5	192	0,305
16	26	1,3 (13)	3	1,5	192	0,435
18	26	0,5 (5)	2	1,5	216	0,275
18	27	0,7 (7)	2	1,5	216	0,370
18	28	1,3 (13)	3	1,5	216	0,450
20	28	0,5 (5)	2	1,5	240	0,300
20	29	0,7 (7)	2	1,5	240	0,420
20	30	1,3 (13)	3	1,5	240	0,475
22	30	0,5 (5)	2	1,5	264	0,343
22	31	0,7 (7)	2	1,5	264	0,445
22	32	1,3 (13)	4	1,5	264	0,535
24	32	0,5 (5)	2	1,5	285	0,365
25	33	0,5 (5)	2	1,5	300	0,382
25	34	0,7 (7)	2	1,5	300	0,485
25	36	1,3 (13)	4	1,5	300	0,666
27	35	0,3 (3)	2	1,5	324	0,505
27	36	0,5 (5)	2	1,5	324	0,401
27	36	0,7 (7)	2	1,5	330	0,545
27	38	1,3 (13)	4	1,5	324	0,670
30	38	0,3 (3)	2	1,5	360	0,550
30	39	0,5 (5)	2	1,5	360	0,535
30	39	0,7 (7)	2	1,5	375	0,540
30	41	1,3 (13)	5	1,5	360	0,735
32	40	0,3 (3)	2	1,5	480	0,590
32	41	0,5 (5)	2	1,5	480	0,556
32	41	0,7 (7)	2	1,5	400	0,580
32	44	1,3 (13)	5	1,5	480	0,862
35	43	0,3 (3)	2	1,5	525	0,620
35	44	0,5 (5)	2	1,5	525	0,670
35	45	0,7 (7)	3	1,5	445	0,805
35	47	1,3 (13)	5	1,5	525	0,915
38	46	0,3 (3)	2	1,5	570	0,670
38	47	0,5 (5)	2	1,5	570	0,715
38	48	0,7 (7)	3	1,5	490	0,815
38	50	1,3 (13)	5	1,5	570	1,080
40	49	0,3 (3)	2	1,5	600	0,720
40	50	0,5 (5)	2	1,5	580	0,700
40	51	0,7 (7)	3	1,5	525	0,850
40	54	1,3 (13)	5	1,5	600	1,150
42	51	0,3 (3)	2	1,5	630	0,750
42	52	0,5 (5)	2	1,5	630	0,800
42	53	0,7 (7)	3	1,5	550	0,905
42	56	1,3 (13)	5	1,5	630	1,223
44	53	0,3 (3)	2	1,5	675	0,780
44	54	0,5 (5)	2	1,5	673	0,840
44	55	0,7 (7)	3	1,5	580	0,920
44	59	1,3 (13)	6	1,5	675	1,310
45	54	0,3 (3)	2	1,5	675	0,780
45	55	0,5 (5)	2	675	1,5	0,840
45	56	0,7 (7)	3	1,5	580	0,920
45	60	1,3 (13)	6	1,5	675	1,310
48	58	0,3 (3)	2	1,5	720	0,870
48	59	0,5 (5)	2	1,5	720	0,950
48	60	0,7 (7)	4	1,5	675	1,220
48	63	1,3 (13)	6	1,5	720	1,457
50	60	0,3 (3)	2	1,5	750	0,910
50	61	0,5 (5)	3	1,5	750	1,020
50	62	0,7 (7)	4	1,5	710	1,285
50	65	1,3 (13)	6	1,5	750	1,535
54	64	0,3 (3)	2	1,5	1030	1,010
54	65	0,5 (5)	3	1,5	783	1,130
54	66	0,7 (7)	4	1,5	1040	1,370
54	69	1,3 (13)	6	1,5	1080	1,600
55	65	0,3 (3)	2	1,5	1080	1,010
55	67	0,7 (7)	4	1,5	1040	1,370
55	70	1,3 (13)	6	1,5	1080	1,600
58	68	0,3 (3)	2	1,5	1160	1,110
58	69	0,5 (5)	3	1,5	817	1,203
58	70	0,7 (7)	4	1,5	1300	1,440
60	70	0,3 (3)	2	1,5	1200	1,210
60	71	0,5 (5)	3	1,5	850	1,247
60	72	0,7 (7)	4	1,5	1330	1,490
63	73	0,3 (3)	2	1,5	1260	1,260
63	74	0,5 (5)	3	1,5	885	1,278
65	75	0,3 (3)	2	1,5	1300	1,310
65	76	0,5 (5)	3	1,5	920	1,300
68	78	0,3 (3)	2	1,5	1360	1,350
70	80	0,3 (3)	2	1,5	1400	1,430
70	81	0,5 (5)	3	1,5	980	1,390
70	82	0,7 (7)	4	1,5	1480	1,735
73	82	0,1 (1)	1	1,5	1460	1,410
75	84	0,1 (1)	1	1,5	1460	1,410
75	85	0,3 (3)	2	1,5	1520	1,650
76	90	0,7 (7)	5	1,5	1560	2,090
90	100	0,3 (3)	3	1,5	1740	2,300/p>
90	99	0,1 (1)	2	1,5	1950	1,950
133	143	0,1 (1)	2	1,5	2630	2,890
135	145	0,1 (1)	2	1,5	2650	2,890
140	150	0,1 (1)	2	1,5	2960	3,150
142	152	0,1 (1)	2	1,5	2960	3,150

В нашей компании Вы сожете подобрать дюритовые рукава по необходимы параметрам, характеристика и назначению. Также, в наличии рукава и шланги со схожими свойствами.
