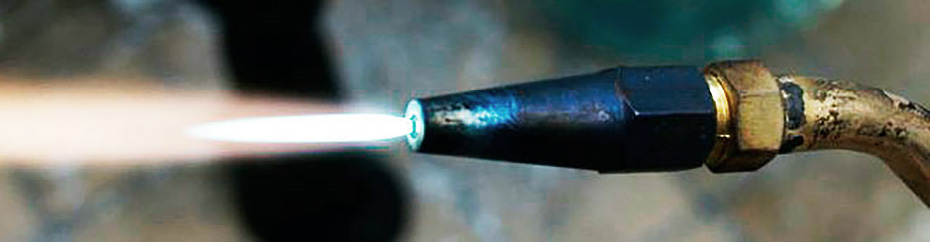

В описании представлены свойства и характеристики рукавов для газовой сварки ГОСТ 9356-75, применяемые виды рукавов для подачи различных газов, горючих жидкостей от резервуара через газосварочные рукава к резаку (автогену) для работ по плавке, сварке и резке металлов открытым огнем.
![рукав для газовой сварки на резаке](/upload/medialibrary/62d/by3nb9jyvbmplwsocdq0cilpd6z4vw52/Rezak.jpg)
Виды сварочных рукавов и их назначение
Госстандарт 9356-75 строго регламентирует рукава для сварочных работ на три класса:
![Рукава сварочные для ацетилена, пропана, бутана](/upload/medialibrary/7c2/7c27a547c3024b7617554802045f994d.jpg)

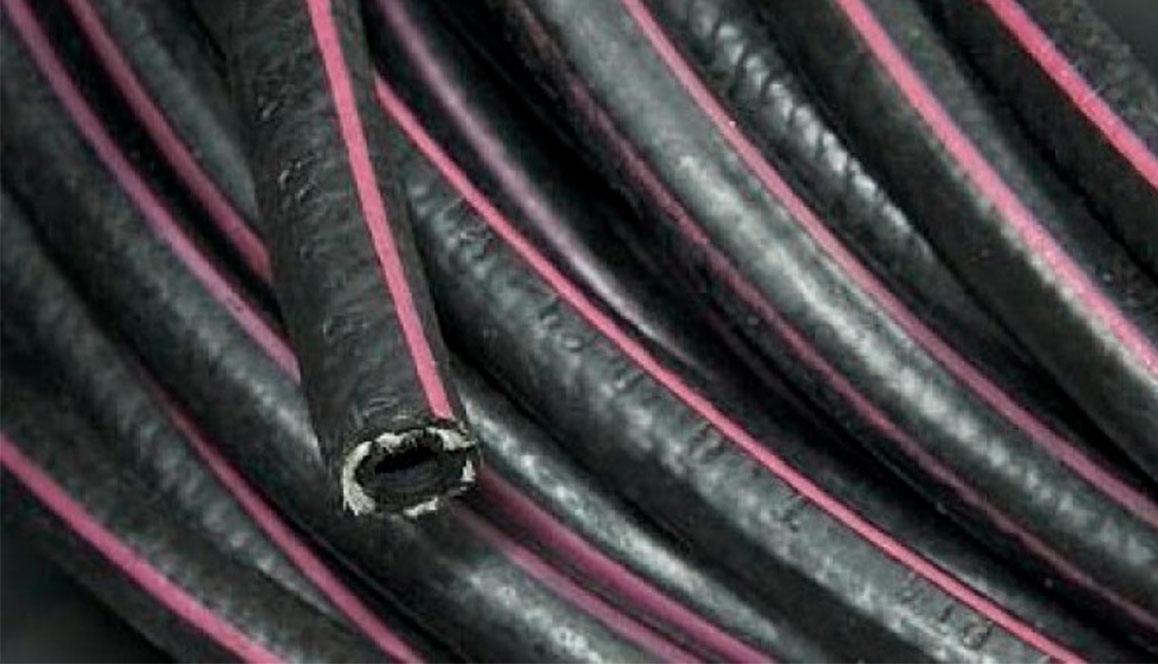

Транспортировка ацетилена, пропана, бутана, городского (природного) газа. Рабочее давление 6,3 атмосфер. Газовые рукава первого класса полностью черные со сплошной красной полосой, отметка вдоль всего рукава (или полностью красного цвета).
![Рукава сварочные для жидкого топлива](/upload/medialibrary/e1d/e1d4be05cff3797e4412836ff73c2079.jpg)

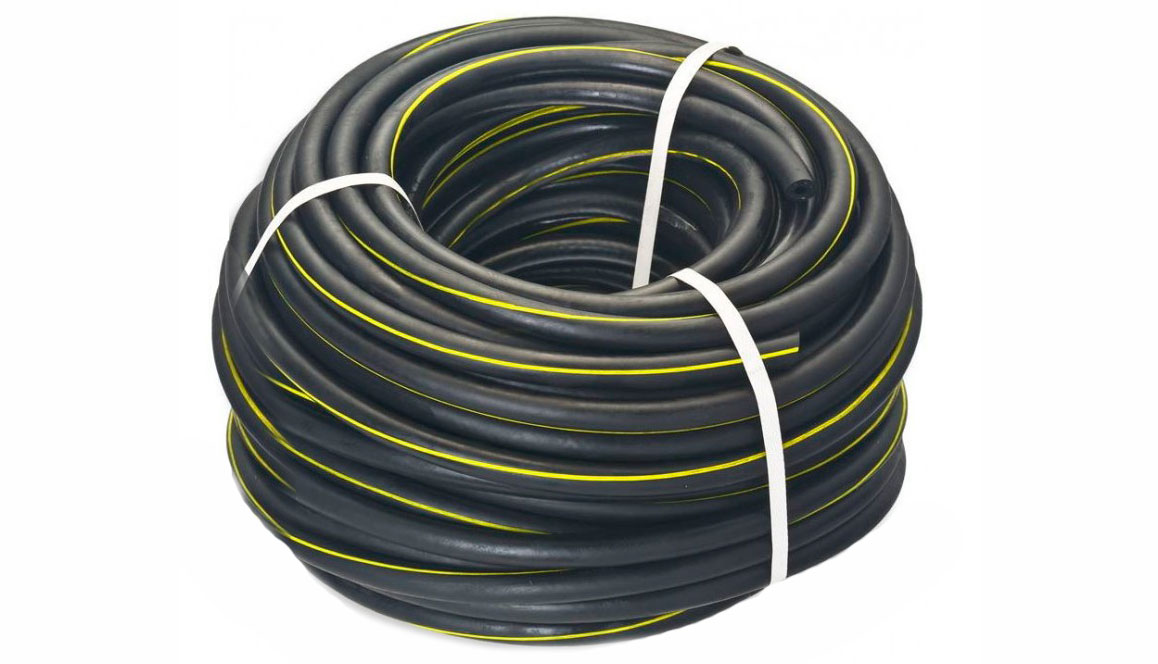

Транспортировка жидкого топлива - бензин, уайт-спирит, керосин, и схожие жидкости. Рабочее давление 6,3 атмосфер. Шланги газовые второго класса черные со сплошной желтой полосой, отметка вдоль всего рукава (или полностью желтого цвета).
![Рукава сварочные для кислорода](/upload/medialibrary/08d/08d0103d229664794f143da8ffd27a9d.jpg)

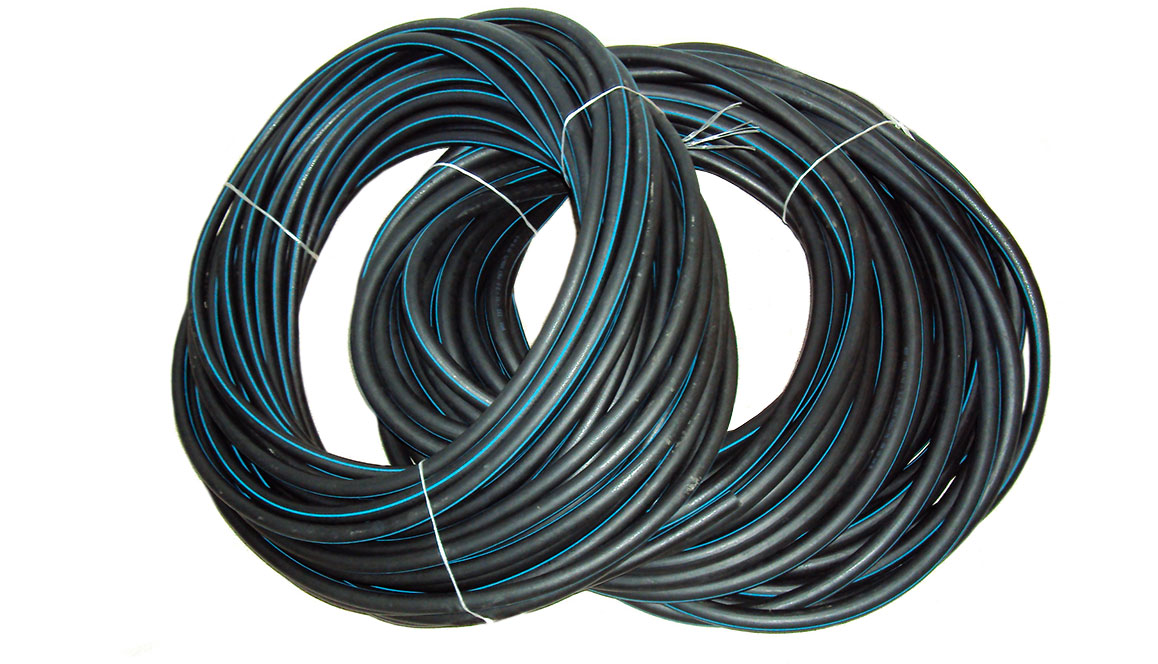

Транспортировка кислорода. Рабочее давление до 20 атмосфер. Рукава газовые третьего класса полностью черные со сплошной синей полосой, отметка вдоль всего рукава (или полностью синего цвета).
Наибольшее применение газовых рукавов в связке с оборудованием.
Рукава газовый (с красной полосой) соединяется к баллону с газом пропан, ацетилен (карбид), бутан.
Кислородный рукав (с синей полосой) в качестве трубопровода монтируется к кислородному баллону.
Рукав газовый (с желтой полосой) соединяется к баллону бензорезу, керосинорезу с топливом бензин, керосин, уайт-спирит.
Кислородный рукав (с синей полосой) в качестве трубопровода монтируется также к баллону с жидким топливом бензорезу или керосинорезу.
В газовой и бензиновой газосварке применяются совершенно разные комплектующие - редукторы, резаки, горелки, так как работа обеих систем должна соответствовать своим техническим требованиям.
Рукава резиновые для газовой сварки можно эксплуатировать в диапазоне от минус 35 градусов Цельсия до плюс 70 градусов в областях с умеренным и тропическим климатом, в областях с северным климатом выдерживают минус 55 градусов. Шланги газосварочные для тропического климата могут иметь отметку Т, для холодного климата - отметку ХЛ.
Основные характеристики и размеры рукавов для газовой сварки
![Строение рукавов (шлангов) для газовой сварки](/upload/medialibrary/a57/dviasqsy82jebg14p7ez2493bgl17g7w/try8165.jpg)
Строго регламентируясь характеристикам ГОСТ 9356-75, структура рукавов для сварки (резки) металлов - многослойная, герметичная, стойкая к агрессивным веществам, имеет не менее, чем трехкратный запас прочности при разрыве гидравлическим давлением. Рукава газовые должны быть гибкими (отклонение размеров внешнего радиуса при минимальном изгибе составляет 10%), эластичными.

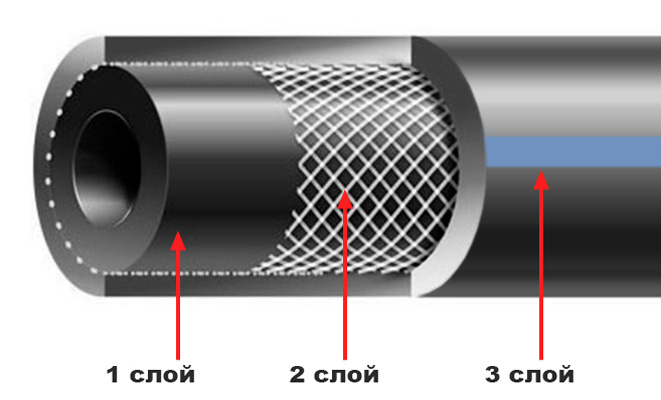

Шланги для газовой сварки/резки состоят из трех слоев:
1. Внутренняя часть - резиновый слой без грыж, складок, трещин и пористости.
2. Средний усиленный слой - каркас из хлопчатобумажных нитей или из химических волокон, пропитанных или непропитанных. Нитяной каркас может быть выполнен в один или несколько слоев, для повышения прочности газосварочного рукава.
3. Наружный слой - резиновый, может иметь гладкую или рифленую поверхность без видимых дефектов, отслоений, пузырей и др. Рукава с рифленой поверхностью - с усиленным нитяным слоем и без отклонений от округлости.
Рабочее давление, МПа (кгс/см2) |
Диаметр внутренний, мм |
Диаметр наружный, мм |
Масса 1 м, г (для информации) |
Допустимый радиус при сгибе, мм |
||
Значение |
Допустимое отклонение |
Значение |
Допустимое отклонение |
|||
0,63 (6,3) |
6,3 |
+0,20 -0,80 |
13,0 |
±0,5 |
140 |
60 |
8,0 |
± 0,50 |
16,0 |
± 1,0 |
190 |
80 |
|
9,0 |
± 0,50 |
18,0 |
± 1,0 |
240 |
90 |
|
10,0 |
± 0,50 |
19,0 |
± 1,0 |
260 |
100 |
|
12,0 |
± 0,65 |
22,0 |
± 1,0 |
360 |
120 |
|
12,5 |
± 0,65 |
22,5 |
± 1,0 |
370 |
120 |
|
16,0 |
± 0,65 |
26,0 |
± 1,0 |
430 |
160 |
|
4,00 (40,0) |
6,3 |
+ 0,20 - 0,80 |
16,0 |
± 1,0 |
260 |
60 |
8,0 |
± 0,50 |
19,5 |
± 1,0 |
420 |
80 |
Каждая поступающая на наш склад партия газовых резиновых рукавов сопровождается документом качества / паспортом, содержащая следующие характеристики, в них указаны:
1. Изготовитель.
2. Полное наименование шлангов, класс, внутренний диаметр, размеры, давление рабочее и длина.
3. Номер партии.
3. Дата производства.
3. Печать технического контроля.
