Капролон графитонаполненный (черный) применение

Капролон графитонаполненный черный (полиамид ПА 6-МГ) применяется для изготовления антифрикционных деталей с повышенной износостойкостью. Элементы трения из графита по стойкости выше в 2-3 раза по отношению к обычному капролону, рекомендованы к применению взамен многих деталей из металлов, работающих в циклических, реверсивных нагрузках на больших скоростях. Преимущественно графитокапролон применяется для изготовления подшипников, втулок скольжения, направляющих, нагружаемых вибрационных опор, различных трущихся деталей; возможно, а во многих узлах рекомендовано, использование черного графитонаполненного капролона без применения смазки.

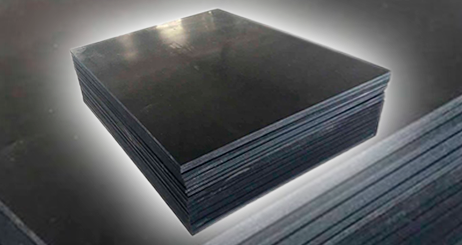

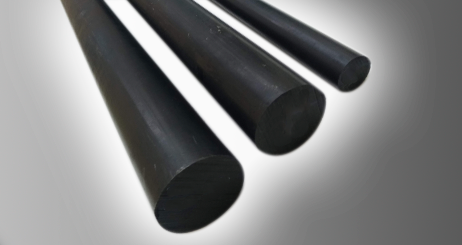

Капролон полиамид ПА 6-МГ графитонаполненный Полиамид 6 графитонаполненный стержни круги пластины листы втулки

Более подробно...

Капролон графитонаполненный ПА 6-МГ черного цвета — это стандартный капролон ПА 6 (полиамид 6), в состав которого добавлен графит для улучшения антифрикционных свойств, чтобы понизить коэффициент трения и улучшить износостойкость материала. Капролон с графитом изготавливается по ТУ, при его производстве применяют анионную полимеризацию капролактама, проводимую непосредственно в форме, т.е. это блочный литой капролон, отличающийся плотной структурой, гладкий, без пор и трещин. Графитонаполненный полиамид 6 — композитный (многокомпонентный) полимер, способный заменить сталь, металлы и сплавы (например бронзу); графитовый компонент в составе уменьшает коэффициент трения в 2-3 раза, значительно повышает прочность и износостойкость деталей, увеличивает теплопроводность полимера в 1,5 раза. ПА 6-МГ можно эксплуатировать без потери свойств от -40°C до +100°C. Также графитонаполненный капролон самый гибкий из всех его модификаций, изгибающее напряжение 95 МПа.

Важное свойство! Графит является электро-проводником, поэтому графитокапролон способен проводить электрический ток с наименьшим сопротивлением.

Капролон графитонаполненный ПА 6-МГ преимущества

Композиционный капролон графитонаполненный создан для расширения области применения материала, улучшения свойств и характеристик. Благодаря добавке графита капролон получил ряд преимуществ перед стандартным полиамидом.
Графитонаполненный капролон применяется для изготовления конструктивных элементов, работающих в жестких условиях эксплуатации (подшипники скольжения, направляющие, работающие без смазки). Капролон широко используется в современной промышленности, благодаря следующим преимуществам:

  • низкий уровень трения;
  • устойчивость к агрессивным средам (щелочи, средней концентрации кислоты, спирты, биологическая стойкость);
  • устойчивость к воздействию воздуха, солнечных лучей, повышенной влажности;
  • возможность механической обработки (материал можно обтачивать, пилить, резать, фрезеровать, шлифовать и т.д.);
  • устойчивость к абразивному износу;
  • повышенные антистатические свойства;
  • невысокая плотность, обеспечивающая малый вес.

Материал податлив и универсален, прекрасно обрабатывается и обладает износостойкостью при любых условиях эксплуатации. Ему можно придать любую геометрическую форму. Изделие из капролона на протяжении всего периода эксплуатации не потеряет своих физических и механических свойств. Стержни черные капролоновые дают преимущество при использовании в труднодоступных местах, узлах и соединениях, где смазка нежелательна, и в тех механизмах, где отсутствие смазки может повлечь нарушения и поломки. Полиамид ПА 6-МГ практически не впитывает влагу, более плотный, но в то же время упругий и гибкий по сравнению с ПА 6. Физические свойства полиамида позволяют применять его в качестве альтернативы нейлону, фторопласту, полиуретану, цветным металлам. При этом стоимость полиамида намного ниже расценок на перечисленные материалы.

Справочные показатели капролона графитонаполненного

В таблице приведены основные показатели капролона графитонаполненного модифицированного, также указаны данные для стандартного капролона блочного, можно сравнить и выбрать требуемый материал.

Справочные нормы

Ед.измерения

Капролон графитонаполненный ПА 6-МГ

Капролон ПА 6

Плотность

кг/м3

1140 - 1170

1140 - 1160

Модуль упругости при растяжении

МПа

2500 - 4600

2300 - 3000

Предел текучести при растяжении

МПа

65-80

65-80

Разрушающее напряжение при растяжении

МПа

65 - 80

70 - 80

Относительное удлинение при разрыве

%

10 - 30

>20

Напряжение при относительной деформации сжатия, равной 25%

МПа

120 - 140

120 - 130

Коэффициент трения по стали

0,20 - 0,25

0,23 - 0,33

Твердость при вдавливании шарика

МПа

170 - 200

160 - 180

Ударная вязкость не менее (на образцах без надреза)

кДж/м2

40

120

Ударная вязкость не менее (на образцах с надрезом)

кДж/м2

4

3

Водопоглощение за 24 часа

%

1,0 - 1,5

1,5 - 2,0

Водопоглощение максимальное

%

6,5 - 7,0

6,0 - 7,0

Содержание экстрагируемых веществ не более

%

2,0

2,0

Температура плавления

°C

215 - 225

220 - 225

Температура изгиба под нагрузкой при напряж. 1,8 МПа

°C

80-100

80-100

Коэффициент теплопроводности при комнатной t

Вт/(м*K)

0,37 - 0,50

0,30 - 0,35

Сред. коэфф. линейного тепл. расшир. на 1°C от –50°C до 0°C

6,6*10-5

6,6*10-5

Сред. коэфф. линейного тепл. расшир. на 1°C от 0°C до +50°C

9,8*10-5

9,8*10-5

Электрическая прочность

-

25 - 35

Удельное поверхностное электрическое сопротивление

Ом

1*1011 – 1*1013

1*1014 – 3*1015

Удельное объемное электрическое сопротивление

Ом*см

1*1011 – 1*1013

1*1014 – 8*1014

Тангенс угла диэлектрических потерь при частоте 106Гц

0,020 - 0,030

0,015 - 0,025

Диэлектрическая проницаемость при частоте 106Гц

3,5 - 4,0

3,3 - 3,5

Графитонаполненный капролон ПА 6-МГ модифицированный применение

Графитонаполненный капролон ПА 6-МГ модифицированный — современный композит, обладает прекрасными эксплуатационными свойствами. Рабочие показатели капролона с графитом позволяют использовать его в разных сферах деятельности, включая изготовление деталей для машин и агрегатов.
В состав капролона добавляют графит для конкретной цели — чтобы улучшить антифрикционные свойства. В общей массе компонентов он составляет всего несколько процентов. Этого достаточно для уменьшения коэффициента трения и обеспечения долговечности изделий из полимера. Материал отлично зарекомендовал себя при работе с предельно высокими удельными нагрузками, в режимах циклического нагружения, на повышенных скоростях.

Области применения ПА 6-МГ

Современная промышленность требует особого подхода к производству деталей узлов и агрегатов. Графитонаполненный полиамид 6 – композит, способный заменить стальной сплав. Благодаря безупречным рабочим параметрам его применяют для изготовления следующих комплектующих:

втулки (подвеска, рулевая рейка и т.д.); Собственное производство деталей из Капролона

элементы подшипниковой группы;

кронштейны, ступицы (конструкции, эксплуатируемые в условиях постоянных ударных нагрузок);

элементы коробок передач;

ролики грузоподъемного оборудования;

вибрационные опоры агрегатов, многотонных силовых установок;

манжеты, различные уплотнители, фланцы.

Что нельзя изготавливать из ПА 6-МГ

электрические переключатели;

реле;

основания катушек;

разъемы;

заготовки электронных и электрических плат;

корпуса электрических установок и т.д;

Примеры деталей, выполненных из графитонаполненного капролона

Капролон графитонаполненный стержневой, листовой размеры заготовок

Производят стандартные заготовки из графитонаполненного капролона: стержень, пластина (лист), втулка; согласно ТУ заготовки изготавливают в определенных размерах, но возможно производство других размеров по заявке заказчика:

стержни, круги, диски диаметром от 20 до 815 мм, длиной 500, 700, 950, 1000 мм;

пластины, листы, плиты, блоки толщиной от 10 до 300 мм, габариты 950*1400, 1000*1400 мм, в зависимости от толщины;

втулки с внешним диаметром от 80 до 580 мм, внутренний диаметр от 40-70 до 180-460 мм, он выполняется в соответствии с внешним размером втулки (трубы).

Эти размеры заготовок обусловлены удобством их хранения, перевозки и конечно-же последующей обработки. Можно подобрать капролон графитонаполненный стержневой, листовой так, чтобы при изготовлении из него требуемого изделия было минимальное количество отходов, это сокращает время на обработку и экономит финансовые затраты.

Таблица основных норм Капролон графитонаполненный по ТУ 2224-036-00203803-2012

В таблице указаны основные нормы и соответствия для Капролона графитонаполненного ПА 6-МГ (модифицированного графитом) и стандартного капролона блочного. Эти марки производят по ТУ 2224-036-00203803-2012.

Наименование показателя

Норма для марки

Капролон ПА 6-МГ – полиамид 6 блочный, модифицированный графитом

Капролон ПА 6 – полиамид 6 блочный

Марка А

Марка Б

Внешний вид

Листы, втулки, стержни с гладкой поверхностью без раковин, трещин от серого до черного цвета

Листы, втулки, стержни с гладкой поверхностью без раковин, трещин от белого до кремового цвета

Количество пор размером от 0,8 до 1,5мм на поверхности продукции, шт, не более

2

Отсутствие

2

Изгибающее напряжение при величине прогиба, равной 1,5 толщины образца, МПа, не менее

95

90

80

Маркировка, транспортировка и хранение капролоновых стержней с графитом черных

Партия поступившей на склад продукции должна сопровождаться документом, где указаны:

  • изготовитель, товарный знак;
  • адрес изготовителя;
  • условное обозначение товара;
  • номер партии;
  • количество стержней;
  • вес капролона (масса нетто);
  • дата изготовления;
  • стандарт изготовления (ТУ, СТО).

Хранение и транспортировка капролоновых стержней графитонаполненных удобна благодаря форме заготовок и выполняется по ТУ. При перевозке и последующем хранении материал защищают от прямых солнечных лучей и атмосферных осадков. Хранить стержни следует в закрытом сухом месте, исключая попадание прямого солнечного света, отопительные и нагревательные приборы располагать не ближе 1 метра.
