При изготовлении уплотнений для поршня гидроцилиндров, пневмоцилиндров учитываются основные параметры уплотнений - профиль, посадочное место, конструктивные особенности формы и состав материалла уплотнительного кольца поршня работающего под большим давлением .
Уплотнения между гильзой и поршнем цилиндра называют поршневыми, они обеспечивают герметичность системы "поршень - цилиндр" и ликвидируют возможные зазоры. Манжеты (уплотнения) поршня имеют форму колец и могут состоять из одного или нескольких элементов. Для отличной работы гидроцилиндра (пневмоцилиндра) важно выбрать оптимальный вариант уплотнения, учитывая его конструкцию, материал, из которого оно изготовлено, и профиль уплотнения. Уплотнение поршня должно поддерживать постоянную герметичность системы, предотвращая или уменьшая утечки рабочей жидкости (газа) и в то же время не создавать излишнего сопротивления при движении подвижных деталей.
ТИПЫ УПЛОТНЕНИЙ ПОРШНЯ
- профили, посадочное место и рекомендации:
D ..... наружный диаметр канавки
L ..... длина канавки
H ..... высота уплотнения поршня
- профили, посадочное место и рекомендации:
Вы можете указать нужные размеры детали для обработки заказа:
d ..... диаметр штокаD ..... наружный диаметр канавки
L ..... длина канавки
H ..... высота уплотнения поршня
|
|
Профили уплотнений поршня K01-K35:

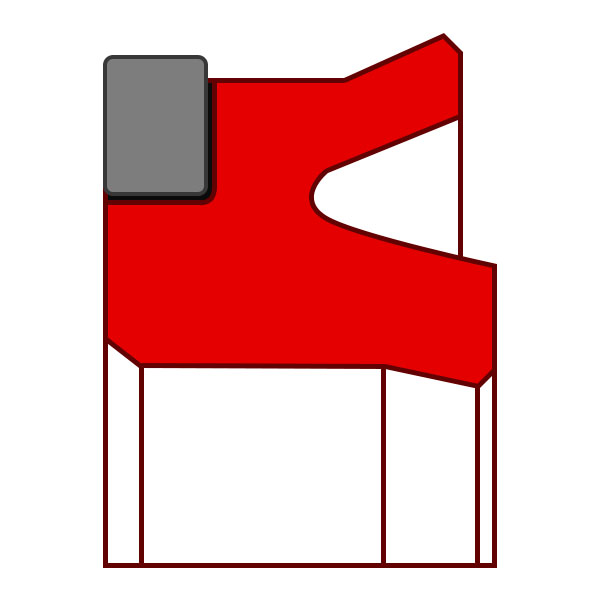

Уплотнение поршня K01-P (K01-R)
Гидравлическое, одностороннего действия.
Асимметричное уплотнение поршня для стандартного применения.
Асимметричное уплотнение поршня для стандартного применения.
Уплотнение поршня K01-PE (K01-RE)
Гидравлическое, одностороннего действия.
Асимметричное уплотнение поршня для стандартного применения. Увеличенное контактное усилие.
Асимметричное уплотнение поршня для стандартного применения. Увеличенное контактное усилие.
Гидравлическое, одностороннего действия.
Асимметричное уплотнение поршня для стандартного применения. С активным опорным кольцом.
Асимметричное уплотнение поршня для стандартного применения. С активным опорным кольцом.
Уплотнение поршня K02-PD (K02-RD)
Гидравлическое, одностороннего действия.
Асимметричное уплотнение, стандартного применения. Установка в укороченное посадочное место.
Асимметричное уплотнение, стандартного применения. Установка в укороченное посадочное место.
Уплотнение поршня K03-P (K03-F)
Гидравлическое, одностороннего действия.
Асимметричное уплотнение поршня с кромками. О-образное опорное кольцо.
Асимметричное уплотнение поршня с кромками. О-образное опорное кольцо.
Уплотнение поршня K04-P
Гидравлическое, одностороннего действия.
Асимметричное, для увеличенного экструзионного зазора и повышенного давления.
Асимметричное, для увеличенного экструзионного зазора и повышенного давления.
Уплотнение поршня K04-PD
Гидравлическое, одностороннего действия.
Асимметричное, для повышенного давления. Установка в укороченное посадочное место.
Асимметричное, для повышенного давления. Установка в укороченное посадочное место.
Уплотнение поршня K05-P (K05-R)
Пневматическое, одностороннего действия.
Асимметричное уплотнение поршня. Исключительная износостойкость со смазкой и без нее.
Асимметричное уплотнение поршня. Исключительная износостойкость со смазкой и без нее.
Уплотнение поршня K06-P (K06-R)
Гидравлическое, одностороннего действия.
Симметричное уплотнение поршня для стандартного применения. Большое поперечное сечение.
Симметричное уплотнение поршня для стандартного применения. Большое поперечное сечение.
Уплотнение поршня K07-P (K07-F)
Гидравлическое, одностороннего действия.
Симметричное уплотнение поршня с кромками и о-образным кольцом.
Симметричное уплотнение поршня с кромками и о-образным кольцом.
Уплотнение поршня K08-E
Гидравлическое, одностороннего действия.
Уплотнение из фторопласта, опора на о-образное кольцо. Низкий коэффициент трения.
Уплотнение из фторопласта, опора на о-образное кольцо. Низкий коэффициент трения.
Уплотнение поршня K08-D
Гидравлическое, двустороннего действия.
Уплотнение из фторопласта, опора на о-образное кольцо. Низкий коэффициент трения.
Уплотнение из фторопласта, опора на о-образное кольцо. Низкий коэффициент трения.
Уплотнение поршня K08-P
Гидравлическое, двустороннего действия.
Уплотнение из полиуретана, опора на о-образное кольцо. Высокая износостойкость.
Уплотнение из полиуретана, опора на о-образное кольцо. Высокая износостойкость.
Уплотнение поршня K08-ES
Гидравлическое, одностороннего действия.
Асимметричное уплотнение поршня из фторопласта с опорой на фасонное кольцо.
Асимметричное уплотнение поршня из фторопласта с опорой на фасонное кольцо.
Уплотнение поршня K08-DS
Гидравлическое, двустороннего действия.
Симметричное уплотнение из фторопласта, опора на фасонное кольцо, сложные условия эксплуатации.
Симметричное уплотнение из фторопласта, опора на фасонное кольцо, сложные условия эксплуатации.
Уплотнение поршня K09-N
Гидравлическое, двустороннего действия.
Компактное уплотнение поршня с встроенными направляющими элементами с опорой фасонное кольцо.
Компактное уплотнение поршня с встроенными направляющими элементами с опорой фасонное кольцо.
Уплотнение поршня K09-D
Гидравлическое, двустороннего действия.
Компактное уплотнение поршня с интегрированными направляющими и опорой на фасонное кольцо.
Компактное уплотнение поршня с интегрированными направляющими и опорой на фасонное кольцо.
Уплотнение поршня K09-H
Гидравлическое, двустороннего действия.
Уплотнение поршня, направляющиме элементы + опора на кольцо (горная, строительная техника).
Уплотнение поршня, направляющиме элементы + опора на кольцо (горная, строительная техника).
Уплотнение поршня K09-F
Гидравлическое, двустороннего действия.
Уплотнение поршня из фторопласта с направляющими. Отличная химическая и температурная стойкость.
Уплотнение поршня из фторопласта с направляющими. Отличная химическая и температурная стойкость.
Уплотнение поршня K1012-T (K1012-M)
Гидравлическое, одностороннего действия.
Комплект шевронных манжет. Применяется в тяжёлой гидравлике.
Комплект шевронных манжет. Применяется в тяжёлой гидравлике.
Уплотнение поршня K1315-T
Гидравлическое, одностороннего действия.
Комплект манжет с гибкими уплотнительными кромками (тяжёлое машиностроение, водная гидравлика).
Комплект манжет с гибкими уплотнительными кромками (тяжёлое машиностроение, водная гидравлика).
Манжета угловая K16-A (ГОСТ 6678-53)
Гидравлическое/пневматическое, одностороннего действия.
Простая чашечная манжета (запасное уплотнение в гидро- и пневмоцилиндрах старой конструкции).
Простая чашечная манжета (запасное уплотнение в гидро- и пневмоцилиндрах старой конструкции).
Манжета угловая K16-B (ГОСТ 6678-53)
Гидравлическое/пневматическое, одностороннего действия.
Простая чашечная манжета (запасное уплотнение в гидро- и пневмоцилиндрах старой конструкции).
Простая чашечная манжета (запасное уплотнение в гидро- и пневмоцилиндрах старой конструкции).
Уплотнение поршня K17-P (K17-R)
Гидравлическое, двустороннего действия.
Отличный статический уплотнительный эффект. Для посадочных мест с небольшими размерами.
Отличный статический уплотнительный эффект. Для посадочных мест с небольшими размерами.
Уплотнение поршня K20-R
Гидравлическое, двустороннего действия.
Компактное уплотнение, вместо о-образного кольца. Препятствует скручиванию при динамической нагрузке.
Компактное уплотнение, вместо о-образного кольца. Препятствует скручиванию при динамической нагрузке.
Уплотнение поршня K21-P
Гидравлическое, одностороннего действия.
Симметричное уплотнение поршня (острые кромки + о-образное кольцо). Для жидкостей повышенной вязкости.
Симметричное уплотнение поршня (острые кромки + о-образное кольцо). Для жидкостей повышенной вязкости.
Уплотнение поршня K22-P (K22-R)
Гидравлическое, одностороннего действия.
Симметричное уплотнение поршня с удерживающим кольцом, простая установка при ремонте оборудования.
Симметричное уплотнение поршня с удерживающим кольцом, простая установка при ремонте оборудования.
Уплотнение поршня K23-N
Гидравлическое, двустороннего действия.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Статические нагрузки.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Статические нагрузки.
Уплотнение поршня K23-D
Гидравлическое, двустороннего действия.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Статические/динамические нагрузки.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Статические/динамические нагрузки.
Уплотнение поршня K23-H
Гидравлическое, двустороннего действия.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Для высокого давления.
Компактное уплотнение (активные опорные кольца + фасонное кольцо). Для высокого давления.
Уплотнение поршня K23-F
Гидравлическое, двустороннего действия.
Компактное уплотнение из фторопласта(активные опорные кольца + фасонное кольцо). Минимум трения.
Компактное уплотнение из фторопласта(активные опорные кольца + фасонное кольцо). Минимум трения.
Уплотнение поршня K24-P
Гидравлическое, одностороннего действия.
Манжета с гибкими уплотнительными кромками.
Манжета с гибкими уплотнительными кромками.
Уплотнение поршня K32-P
Гидравлическое, одностороннего действия.
Комплект шевронных манжет. Гибкие уплотнительные кромки для тяжёлых условий эксплуатации.
Комплект шевронных манжет. Гибкие уплотнительные кромки для тяжёлых условий эксплуатации.
Уплотнение поршня K35-P
Гидравлическое, двустороннего действия.
Компактное уплотнение поршня, замена о-образному кольцу, устраняет скручивание и застойные зоны.
Компактное уплотнение поршня, замена о-образному кольцу, устраняет скручивание и застойные зоны.
Готовые уплотнения поршня, имеющиеся в наличии:
Уплотнение поршня TPM
Материал NBR+TPE+POM
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня TPL
Материал NBR+TPE+POM
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня TPS
Материал NBR+TPE+POM
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 35 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня TDE
Материал NBR+Fabric+POM
Давление максимальное 50 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 50 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня PDE
Материал NBR+TPE+POM
Давление максимальное 70 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 70 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня GER
Материал PTFE bronze+NBR
Давление максимальное 60 МПа, скорость максимальная 15 м/c , рабочая температура от -30 до 100°С.
Давление максимальное 60 МПа, скорость максимальная 15 м/c , рабочая температура от -30 до 100°С.
Уплотнение поршня GUA 01
Материал PTFE glass+NBR
Давление максимальное 50 МПа, скорость максимальная 12 м/c , рабочая температура от -30 до 100°С.
Давление максимальное 50 МПа, скорость максимальная 12 м/c , рабочая температура от -30 до 100°С.
Уплотнение поршня TTO
Материал PU+NBR
Давление максимальное 25-40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -35 до 100°С.
Давление максимальное 25-40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -35 до 100°С.
Уплотнение поршня PDH
Материал NBR+PTFE bronz+POM
Давление максимальное 60 МПа, скорость максимальная 1,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 60 МПа, скорость максимальная 1,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня PDP
Материал NBR+PU+POM
Давление максимальное 40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Давление максимальное 40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -30 до 110°С.
Уплотнение поршня TTQ
Материал PU+NBR
Давление максимальное 40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -35 до 100°С.
Давление максимальное 40 МПа, скорость максимальная 0,5 м/c , рабочая температура от -35 до 100°С.
